Önce kısa cevap: Bir bina içinde ve 100 metre dahilinde kalan bağlantılar için 10G bakır, yani Cat6A veya Kedi7 yapısal kablolama üzerinden çalışan 10GBASE-T Ethernet, masalara, erişim noktalarına, kameralara ve anahtarlara 10 Gbps sunmanın en pratik ve uygun maliyetli yoludur. Mesafe, elektromanyetik girişim veya omurga toplama taleplerinin çift bükümlü kabloların destekleyebileceğini aştığı durumlarda fiber devreye girer.
Bu kılavuz, 10G bakırın nasıl çalıştığını, gerçekte hangi kablo kategorilerinin onu taşıdığını, fiberi nerede yendiğini ve nerede kaybettiğini ve bir satın alma siparişini imzalamadan önce satın alma ekiplerinin hangileri doğrulaması gerektiğini açıklamaktadır. Perspektif bilinçli olarak pratiktir: 45'ten fazla ülkeye teslim edilen ağ kablolama projeleri için kilit taşı jakları, bağlantı panelleri ve bağlantı kabloları üretiyoruz ve aşağıdaki noktalar distribütörlerin, entegratörlerin ve yüklenicilerin bizimle en sık gündeme getirdiği soruları yansıtmaktadır.
Temel sonuç: Cat6A kablo üzerinden 10G bakır, 100 metreye kadar bina içi 10 Gbps yatay bağlantılar için varsayılan seçimdir; fiber ise omurga ve uzun mesafeli çalışmalar için doğru araç olmaya devam etmektedir.
10G Bakır Nedir? 10GBASE-T Standardının Açıklaması
10G bakır, tanıdık RJ45 arayüzü üzerinden dengeli çift bükümlü kablolama üzerinden 10 Gigabit Ethernet'in çalıştırılması anlamına gelir. IEEE, teknolojiyi 2006 yılında 802.3an standardı kapsamında 10GBASE-T olarak onayladı ve bu, her ağ cihazının zaten kullandığı konektörü değiştirmeden genel ofis kabloları üzerinden 10 Gbps'ye ulaşmanın hâlâ tek yoludur. Bu konektör uyumluluğu, bakırın güncel kalmasının gizli nedenidir: 10G bakır bağlantı noktası, adaptörler, medya dönüştürücüler veya yeni cihaz envanterleri olmadan mevcut PC'lere, yazıcılara, telefonlara ve kameralara bağlantı sağlar.
Gigabit bağlantısıyla karşılaştırıldığında 10GBASE-T, sinyal disiplininde çok daha zorlu bir uygulamadır. Çalışma bant genişliği 500 MHz'e yükselir, dört çiftin tamamı aynı anda iletim ve alım yapar ve dijital sinyal işlemeyle birleştirilmiş çok seviyeli kodlama, her iki uçta çakışan sinyalleri ayırır. Bu nedenle, yalnızca anahtar değil, kablo tesisinin kendisi de sınırlayıcı faktör haline gelir: kanaldaki her jak, panel, bağlantı kablosu ve yatay kablonun metresi, tüm spektrum boyunca toleranslarını korumalıdır.
Geriye dönük müzakere başka bir pratik avantajdır. Modern 10GBASE-T bağlantı noktaları genellikle 1G, 2,5G ve 5G hızlarını da destekler; böylece bir anahtar yenilemesi, kablolama yükseltmesinden önce gelebilir ve her iki yatırım da bütçe döngüleri boyunca aşamalı olarak gerçekleştirilebilir. Daha yüksek 802.3bt güç sınıfları da dahil olmak üzere Ethernet üzerinden Güç, aynı dört çift üzerinde çalışır; bu, tek bir kabloda çoklu gigabit veriye ve önemli güce ihtiyaç duyan Wi-Fi erişim noktaları ve IP kameralar için son derece önemlidir.

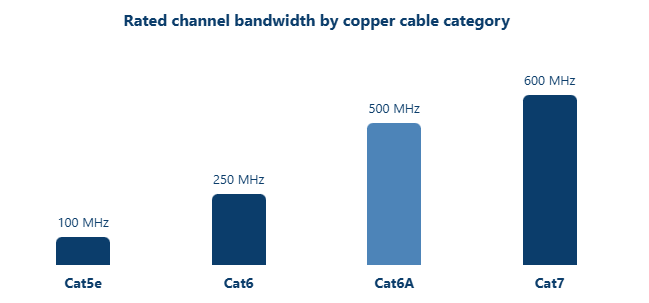

Bant genişliği derecesi, kablo kategorisinin 10G bakır için neden bu kadar önemli olduğunu anlamanın en temiz yoludur. Her kategori megahertz cinsinden ölçülen bir frekans aralığına göre tanımlanır ve 10GBASE-T'nin sinyalini yerleştirmek için 500 MHz'e kadar spektruma ihtiyacı vardır. Kurulum ne kadar dikkatli olursa olsun, alt kategoriler bu spektrumu sunmaz. Aşağıdaki sütun grafiği, alıcıların en sık sorduğu dört kategorinin nominal kanal bant genişliğini karşılaştırmaktadır. Okurken bir kuralı aklınızda bulundurun: Nominal bant genişliği, 10G bakır kanal için gerekli bir koşuldur, tek başına tam bir garanti değildir.
Grafik, 10G bakırın öyküsünü bir bakışta anlatıyor. Cat5e 100 MHz'de durur; bu gigabit için rahattır ancak 10GBASE-T'ye yer bırakmaz. Cat6 bunu ikiye katlayarak 250 MHz'e çıkarır; bu, kısa mesafeli denemeler için yeterlidir, ancak standardın beklediği 500 MHz'den kısadır. Cat6A, tam olarak 10GBASE-T'nin tasarlandığı spektrum olan 500 MHz'e ulaşır ve bu nedenle endüstri, onu yeni 10G bakır kablolama için temel olarak ele alır. Cat7, 600 MHz'e kadar genişleyerek marj ekler ve çoğu yapıda tam koruma sağlar. Bu sayılardan iki pratik not çıkmaktadır. İlk olarak, bir tedarikçi 10G dereceli bir Cat6 yama kablosu sunduğunda, bunu Cat6A kanalının yerine geçecek bir ürün olarak değil, kısa erişim kolaylığı olarak okuyun. İkincisi, bant genişliği, laboratuvar ve saha testleri yoluyla bileşen ve kanal düzeyinde doğrulanır; bu nedenle, toplu sipariş vermeden önce herhangi bir üreticiden veya toptancıdan tam nominal frekanstaki test verilerini isteyin. Bant genişliği aynı zamanda fiyat merdiveninin bir kısmını da açıklıyor çünkü yüksek frekanslardaki daha sıkı üretim toleransları gerçek üretim çabasına mal oluyor. Ancak bunların hepsini açıklamıyor çünkü karışma kontrolü ve koruma, megahertz rakamının tek başına göstermediği ek maliyete neden oluyor. Kategorileri kısa listeye almak için grafiği kullanın, ardından bu megahertz içindeki sinyale ne olduğunu anlamak için sonraki bölümü okuyun.
Temel sonuç: Cat6A, uyumlu bir 10G bakır kanalı için belirtilecek minimum kategoridir çünkü yalnızca 500 MHz bant genişliği, 10GBASE-T'nin kullanmak üzere tasarlandığı bant genişliğiyle eşleşir.
10G Bakır Nasıl Çalışır: Kodlama, Uzaylı Karışma ve Kablo Yapısı
Kaputun altında, 10GBASE-T, örtüşen iletim ve alma sinyallerini ayıran yankı iptali elektronikleri ile 128 durumlu bir takımyıldız halinde düzenlenmiş 16 seviyeli darbe genlik modülasyonunu kullanarak dört çiftin her birini aynı anda her iki yönde veri taşımak üzere iter. Alıcılar için mühendislik ayrıntıları, sonuçlarından daha az önem taşıyor: sinyal bütünlüğü artık yalnızca kablo kılıfı etiketine değil, fiziksel yapı kalitesine ve kurulum disiplinine de bağlı. Aşırı bükülmemiş bir çift veya kablonun ezilmiş bir kısmı gibi bir gigabit bağlantısının umursamayacağı küçük sapmalar, 10 Gbps'de ölçülebilir hatalar haline gelir.
En büyük düşman, genellikle ANEXT olarak kısaltılan ve aynı paketteki komşu kablolardan gelen parazitten kaynaklanan yabancı karışmadır. Bir kablonun içindeki karışmanın aksine, yabancı karışma her iki uçtaki elektronikler tarafından iptal edilemez, bu nedenle çift ayırma, koruma ve dikkatli gruplama yoluyla fiziksel olarak kontrol edilmelidir. Kendi başına güzel bir şekilde sertifikalandırılan bir Cat6 bağlantısının yoğun paralel hatlar tepsisinde başarısız olmasının ve 10G bakır için kategori standartlarının yapı gereksinimlerini bu kadar önemli ölçüde sıkılaştırmasının nedeni tam olarak budur.
Kablo yapısı bu zorluklara çeşitli düzeylerde yanıt verir ve ekranlama seçenekleri, seçim yapmadan önce daha yakından bakmayı hak eder. Aşağıdaki dört konfigürasyon, bir tedarikçi kataloğunda göreceğiniz hemen hemen her ürünü kapsar ve her biri, bağışıklık, maliyet, sonlandırma çabası ve topraklama gereksinimleri arasında farklı bir denge sağlar.
- U/UTP Kalkansız dört çıplak çift. En düşük maliyet ve en hızlı sonlandırma, bağışıklık tamamen kablo dengesine bağlıdır, bu nedenle en fazla kurulum disiplinini gerektirir.
- F/UTP Dört çiftin tamamının etrafında bir folyo ekran. Komşu kablolar arasındaki yabancı karışmayı fark edilir derecede keser ve bağlama ve topraklama masraflarına rağmen meşgul tepsilere uygundur.
- U/FTP Her çiftin etrafında ayrı bir folyo. Yüksek yoğunluklu Cat6A kurulumları için ortak bir seçim olan, kablo içindeki çiftler arası karışmanın güçlü kontrolü.
- S/FTP Ayrı ayrı folyolanmış çiftler üzerinde örgü ekran. Cat7 kablolamanın ardındaki en yüksek bağışıklık seviyesi ve standart yapı.
Her korumalı seçenek için bir topraklama notu geçerlidir: metalik ekran yalnızca bağlantı paneline ve çıkış donanımına doğru şekilde bağlandığında tasarlandığı gibi çalışır. Topraklanmamış veya kötü topraklanmış bir kalkan, bir bariyere göre antene daha yakın davranabilir; bu nedenle, korumalı bir 10G bakır kanal önermeden önce müşterilerimize her zaman topraklama uygulamalarını soruyoruz.
Temel sonuç: 10G bakır performansı çapraz karışma kontrolünde yaşar veya ölür; bu nedenle varsayılan olarak en ucuz korumasız seçeneği kullanmak yerine elektrik ortamınıza uygun koruma seviyesini seçin.
10G Bakır için Kablo Kategorileri: Cat6, Cat6A ve Cat7 Karşılaştırıldı
Aşağıdaki tablo, kategori sorusunu 10G bakır planı için önemli olan sayılara yoğunlaştırıyor. Bunu pazarlama kopyası yerine bir seçim filtresi olarak değerlendirin, çünkü her satır bir satın alma sonucu taşır.
| Kategori | Nominal bant genişliği | Maksimum 10G erişim | Ortak inşaat | 10G bakır planındaki rol |
|---|---|---|---|---|
| Cat5e | 100 MHz | Derecelendirilmedi | 4 çiftli UTP | Gigabit hizmeti için saklayın; üzerinde 10G bakır planlamayın |
| Cat6 | 250 MHz | Yaklaşık 55 m, durum bazında doğrulandı | UTP veya F/UTP | Saha sertifikasyonunun ardından kısa, düşük yoğunluklu çalışmalar için kabul edilebilir |
| Cat6A | 500 MHz | 100 m | U/UTP, F/UTP veya U/FTP | Yeni 10G bakır yatay kablolama için varsayılan platform |
| Cat7 | 600 MHz | 100 m | S/FTP | Yüksek EMI siteleri ve ekstra boşluk için korumalı seçim |
Cat6 dikkatli bir kelimeyi hak ediyor çünkü alıntılarda en fazla kafa karışıklığına neden oluyor. TIA kılavuzu, Cat6 üzerinden 10GBASE-T'ye, genellikle 55 metreye kadar olarak belirtilen azaltılmış mesafelerde ve diğer kabloların yakınındaki yoğun demetler içinde daha kısa mesafelerde izin verir. Bazı projeler bunu kısa kabinler arası veya duvardan masaya çalışmalar için başarıyla kullanıyor, ancak her birinin sahada sertifikalı olması gerekiyor ve kanal marjı herhangi birimizin isteyebileceğinden daha ince. Bir tedarikçi mesafe sınırlarını belirtmeden 10G özellikli Cat6 sunuyorsa imzalamadan önce daha zor sorular sorun.
Cat6A, garantili 100 metre 10GBASE-T kanalları için ana akım yanıttır ve hem TIA hem de ISO tarafından Sınıf EA olarak tanınır. Özellikle uzaylıların karışma kontrolü üzerine tasarlandı, korumasız ve korumalı versiyonları mevcut ve fiyatı, yıllar süren hacimli üretimden sonra ana akım bölgeye yerleşti. Yeni bir 10G bakır dağıtımı için Cat6A, bir sonraki denetimde savunma gerektirmeyecek güvenli varsayılandır.
Cat7, tamamen korumalı S/FTP yapısı üzerine kurulu, 600 MHz'de ISO tanımlı F Sınıfı bir sistem olarak onun üzerinde yer alır. Burada bir uyumluluk notu önemlidir: Resmi Cat7, düz RJ45 yerine GG45 veya TERA konektörlerini belirtir, ancak tedarikçi kataloglarındaki birçok RJ45 sonlandırılmış korumalı kablo ve modül Cat7 sınıfı performansa göre üretilmiştir. Proje belgeleriniz Cat7 gerektiriyorsa sipariş vermeden önce kanaldaki her bileşenin konnektör uyumluluğunu onaylayın. Her ikisinin de üzerinde Cat8, veri merkezlerindeki 30 metrelik kısa 25G ve 40G bağlantıları için mevcuttur; yatay ofis tasarımına nadiren uygulansa bile, bunu bilmeye değer.
Uyumlu bir 10G bakır kanal, beş öğeden oluşan bir zincirdir: çalışma alanı kablosu, ön panelin arkasındaki kilit taşı jakı, yatay kablo, telekom odasındaki bağlantı paneli ve uzak taraftaki ekipman kablosu. Performans derecelerini bu zincir boyunca karıştırmak, standardın size bıraktığı marjı yok eder, bu nedenle deneyimli alıcılar tüm kanalı tek bir üreticiden tek bir sınıftan temin eder. Kilit taşı jakı, bileşen montajcılarının en çok temas ettiği ve en az test ettiği şeydir; bu nedenle Cat6A modülündeki sonlandırma hassasiyeti, kutudaki kablo baskısı kadar incelemeyi hak eder.
10G Kanallar için Korumalı Cat6A Aletsiz Keystone Jakları Bu korumalı, aletsiz Cat6A kilit taşı jakları, çalışma alanı bağlantılarını tutarlı bir hassasiyetle sonlandırır. Jaktaki sonlandırma doğruluğu, 10G bakır kanalın sertifikalı tutulması açısından kritik öneme sahip olduğundan, bunların kanal düzeyinde kaynaklanması, bağlantı marjının korunmasına yardımcı olur. Ürünü Görüntüle → Temel sonuç: Cat6A'yı varsayılan 10G bakır platformu olarak belirtin, Cat7'yi zorlu EMI veya korumalı politika siteleri için ayırın ve kısa Cat6 çalışmalarını bir tasarım stratejisi yerine sertifikalı istisnalar olarak değerlendirin.
10G Bakır ve 10G Fiber: Mesafe, Maliyet ve Her Birinin Kazandığı Yer
Hiçbir teknoloji her eksende kazanmaz; dolayısıyla asıl soru, projenizin gerçekte sahip olduğu eksenlerde hangi ortamın kazandığıdır. Geniş anlamda 10G bakır, RJ45'in her yerde bulunması, PoE desteği ve kanal başına düşük bileşen maliyeti sayesinde uç noktaların yaşadığı son 100 metrenin sahibidir. Fiber bunun ötesinde her şeye sahiptir: omurga yükselticileri, kampüs bağlantıları, yüksek parazitli rotalar ve 10 Gbps'yi aşan büyüme planlarına sahip tüm yollar.
Mesafe genellikle alıcıların fibere karşı 10G bakırı tarttıklarında karşılaştırdıkları ilk rakamdır. 10GBASE-T kanalı ve fiber bağlantı aynı 10 Gbps sorununu çözüyor ancak aynı raftan çok farklı mesafeleri kat ediyorlar. Aşağıdaki yatay çubuk grafik, en yaygın medyanın 10 Gbps'deki maksimum erişimini göstermektedir. Bakır kategorileri, çok modlu fiber ve doğrudan bağlanan twinax düzeneğinin yanında yer alır, böylece oranların okunması kolaydır. Tüm değerler standartlara uygun, düzgün şekilde kurulmuş bir kanal olduğunu varsayar.
Ortama göre maksimum 10 Gbps kanal erişimi
Bu şemadaki desen, çoğu modern binanın minyatür mimarisidir. Doğrudan takılan twinax düzenekleri yaklaşık 7 metreye kadar çıkmaktadır, bu da onları bir kablolama sistemi yerine bitişik anahtarları bağlamak için raf içi bir araç haline getirmektedir. Cat6, koşullar uygun olduğunda 10 Gbps'de yaklaşık 55 metre yol kat eder; bu, bazı katlar arası dolaplar için yeterlidir ancak yatay tasarımı garanti etmez. Cat6A ve Cat7'nin her ikisi de, yapısal kablolamanın tasarlandığı 100 metrelik kanalın tamamına 10G bakır taşıyor ve bu sayı, bir telekom odasının tüm kata hizmet etmesini sağlayan sayıdır. OM3 çok modlu fiber aynı 10 Gbps'yi 300 metreye ve OM4'ü 400 metreye kadar uzatır; bu nedenle yükselticiler ve binalar arası bağlantılar varsayılan olarak fiberdir. Birlikte okunduğunda çubuklar temiz bir işbölümünü tanımlar: yatay olarak son 100 metrede bakır, bunun üstünde ve ötesinde fiber. 10 Gbps'de 100 metreyi geçen bükümlü çift seçeneği bulunmadığından, bütçe ne derse desin 120 metrelik bir koşu fiber bir karardır. 10GBASE-T ile fiber arasında gecikme farklılıkları mevcuttur ancak çoğu durumda ofis ve kampüs uygulamalarının göz ardı edilebileceği kadar küçüktür. Ağırlık ve çap da önemlidir, çünkü 10G bakır kablolar önceki gigabit kablolardan daha kalındır ve yükseltici alanını daha hızlı doldurur. Mesafe aynı zamanda topolojiyle de etkileşime girer, çünkü 100 metrelik bakır erişimi genellikle tipik bir zemindeki ara dolapların maliyetini ortadan kaldırır. Binanızda halihazırda kurulu bir OM3 veya OM4 omurgası varsa, akıllı tasarım onu dikey dağıtım için tutar ve Cat6A'nın her yatay düşüşü karşılamasını sağlar.
Maliyet, ham performans kadar projeye de karar verir. Bir adet 10G bakır bağlantının bütçesi dört bölüme ayrılıyor: pasif bileşenler, aktif bağlantı noktaları, kurulum işçiliği ve test. Oranlar proje boyutuna göre değişir, ancak tipik bir ofis tadilatı paranın çoğunu anahtarın dışında harcar. Aşağıdaki halka grafiği, orta ölçekli bir yükseltmede tek bir 10G bakır kanalı için temsili bir bölünmeyi göstermektedir. Bunu bir tekliften ziyade bir planlama oranı olarak değerlendirin.
Bir 10G bakır kanalının bütçesi genellikle nereye gidiyor?
- Kablo, kilit taşı jakları, paneller ve ara kablolar: %40
- Bağlantı noktalarını ve ağ arayüz kartlarını değiştirin: %25
- Kurulum işçiliği: %25
- Test ve sertifikasyon: %10
En yaygın planlama hatası, kablo faturasının tüm hikaye olduğunu varsaymaktır. Pasif bileşenler yaklaşık yüzde 40 ile en büyük payı alır, ancak bu pay yalnızca kablonun kendisini değil, kanaldaki her jakı, paneli ve kabloyu içerir. Aktif bağlantı noktaları yaklaşık dörtte birini alır ve burada 10GBASE-T ile SFP fiber arasındaki karşılaştırma ilginç hale gelir, çünkü bağlantı noktası fiyatlandırması ve güç tüketimi anahtar nesilleri arasında gözle görülür şekilde farklılık gösterir ve büyük dağıtımlarda aritmetiği tersine çevirebilir. Kurulum işçiliği aktif payla eşleşir ve sonlandırma hassasiyeti ve paketleme disiplini kanal marjlarını doğrudan etkilediğinden, işçilik 10G bakırın gigabit'ten daha fazla özen gerektirdiği yerdir. Testler yüzde 10 ile küçük görünüyor, ancak bu tablodaki en ucuz sigortadır çünkü kötü bir sonlandırmayı yakalayan sertifikasyon, testçinin zamanından daha pahalı olan bir tekrar ziyaretten tasarruf sağlar. Toptancılar ve proje alıcıları, parça fiyatı yerine kanal maliyetini de karşılaştırmalıdır, çünkü biraz daha pahalı ve daha hızlı takılan bir kriko, iş yükünü azaltabilir. Hacim de önemlidir: tek bir üreticiden komple bir kanal kiti sipariş etmek genellikle bileşenleri birden fazla tedarikçiden toplamaktan daha iyi fiyat verir. Bu rakamlar, yeni kablolamanın ve zorlu yollara sahip bir güçlendirmenin iş gücü payını daha da artıracağını varsayıyor. Güç bütçeleri de anılmayı hak ediyor çünkü yoğun 10GBASE-T anahtar konfigürasyonları fiber eşdeğerlerinden daha fazla elektrik tüketiyor ve bu da defterin çalışma tarafında görünüyor. Yeniden işleme, görünmez beşinci kovadır ve onu küçültmenin en kesin yolu, başlangıçtan itibaren doğrulanabilir test verilerine sahip bileşenleri satın almaktır.
10G bakırı seçin
| Şu durumlarda 10G fiberi seçin:
|
Temel sonuç: uç noktaların bulunduğu son 100 metre için 10G bakır kullanın ve koşular 100 metreyi aştığında, binalardan geçtiğinde veya ciddi parazitle karşılaştığında işi fibere devredin.
10G Bakır İçin Uygulama Senaryoları ve Seçim Noktaları
Bugün 10G bakırın geçimini sağladığı yer
Kurumsal ofis yatay kablolaması klasik durum olmaya devam ediyor: Merkezi bir telekom odasından her çalışma alanına bir Cat6A kanalı, bugün çoklu gigabit hızında ve cihazlar yenilenirken 10G'de masalara hizmet veriyor. Wi-Fi hikayesi de aynı derecede önemli hale geldi çünkü modern 802.11ax ve ardıl erişim noktaları, aynı kablo üzerinden çoklu gigabit uplink'ler ve yüksek güçlü PoE istiyor ve Cat6A 10G bakır düşüşü, ikinci bir devre çekmeden her ikisini de karşılıyor. NVR uplink'leri, kamera toplama ve kontrolör trafiğinin tümü, 100 metrenin altında kalan bakır hatları üzerindeki boşluktan faydalandığından gözetim ve bina otomasyonu aynı mantığı takip eder. Veri merkezlerinde 10GBASE-T, 100 metreye kadar mesafeler için sıra sonu ve sıra ortası topolojilerinde rol üstlenirken, birkaç metrelik raf içi bağlantılarda genellikle twinax düzenekleri kullanılır ve dikey omurga fibere doğru hareket eder. Akıllı binalar ve endüstriyel uçlar, ağ geçitlerinin, denetleyicilerin ve toplama anahtarlarının üretim katları veya çatı üstü ekipman bölgeleri gibi elektriksel açıdan gürültülü ortamlarda sağlam çoklu gigabit bağlantıya ihtiyaç duyduğu her yerde listeyi tamamlıyor.
Telekom odasında, bağlantı paneli tüm bu yatay çalışmaların gerçekleştiği yerdir ve panel kalitesi, sonlandırmada ne kadar marjın hayatta kalacağını belirler. Kategoriyle uyumlu, iyi tasarlanmış bir panel, kurulumcu binayı terk ettikten sonra her sertifikalı bağlantıyı sertifikalı tutar; bu nedenle panel seçimi, son dakika donanım listesinde değil, spesifikasyonda yer alır.
Cat6A Korumalı ve UTP Patch Paneller Çoklu bağlantı noktalarındaki Cat6A bağlantı panelleri ve korumalı veya korumasız seçenekler, telekom odasındaki tüm yatay çalışmaları gerçekleştirir. Kategoriye uygun, iyi oluşturulmuş bir panel, sertifikalı bağlantı performansını korur, dolayısıyla panel kalitesi spesifikasyona aittir. Ürünü Görüntüle → Tedarik ekipleri için seçim noktaları
- Tek bir zayıf bağlantı tüm kanalı tanımladığından, çalışma alanı kablosundan bağlantı paneline kadar tüm kanalı tek bir kategoride ve tek bir performans düzeyinde tutun.
- Koruma seviyesini elektrik ortamıyla eşleştirin ve F/UTP, U/FTP veya S/FTP'yi seçmeden önce ekibinizin korumaları doğru şekilde bağlayabildiğinden emin olun.
- PoE termal varsayımlarını kontrol edin: yüksek güçlü PoE, birleştirilmiş kabloları ısıtır, bu nedenle muhafazakar paket boyutları planlayın ve 802.3bt dağıtımları için Cat6A'yı tercih edin.
- Kısa listede yer alan her tedarikçiden, tam nominal frekansta ekleme kaybı, geri dönüş kaybı, NEXT ve yabancı karışmayı kapsayan bileşen ve kanal test verilerini isteyin.
- Kataloğun arkasındaki üreticiyi değerlendirin: şirket içi takımlar, istikrarlı üretim kapasitesi, OEM ve ODM desteği ve dağıtıma uygun ambalajlamanın tümü, projelerin daha sorunsuz olacağını öngörür.
- Gerçek işçilik ürünün bir parçası olduğundan, toplu bir satın alma siparişi vermeden önce kendi kurulumcularınız tarafından sonlandırılan örneklerle doğrulama yapın.
Temel sonuç: 10G bakır kanalını sorumlu tek bir üreticiden uyumlu bir sistem olarak satın alın ve nihai kararı katalog sayfalarının değil saha numunelerinin vermesine izin verin.
Güvenilir 10G Bakır Bağlantılar için Kurulum ve Bakım Kılavuzu
Kanalı koruyan kurulum kuralları
10G bakır sorunlarının çoğu üretilmiyor, kuruluyor; bu iyi bir haber çünkü kurulum alışkanlıkları düzeltilebilir. Her çiftin bükümünü sonlandırma noktasına kadar koruyun ve Cat6A jaklarında ve panellerinde asla yaklaşık 13 milimetreden fazla büküm açmayın. Özellikle ön panellerin arkasında ve kalabalık dolapların içinde olmak üzere, blendajlı tasarımlar için minimum bükülme yarıçapına, kablo dış çapının en az dört katı ve daha fazlasına uyun. Yatay hatları korumasız güç hatlarından ve floresan armatürlerden ayrı tutun ve motor veya aydınlatma devreleri boyunca uzun paralel yollardan kaçının. Ezilme basıncı 10GBASE-T'nin bağlı olduğu çift geometrisini bozduğu için demet boyutlarını sınırlayın ve aşırı sıkı kablo bağlarını cırt cırtlı bağlantılarla değiştirin. Kategori dereceli donanımda doğru kalıplar ve araçlarla sonlandırın, ardından her kalıcı bağlantıyı ve tam kanalı sertifikalandırarak en yoğun panellere yabancı karışma nokta kontrolleri ekleyin.
Her iki uçtaki ekipman kabloları, sabit kabloyla aynı ciddiyeti hak ediyor çünkü ucuz bir kablo sertifikalı bir kanalı bozabilir. Standart uzunluklarda test edilmiş, kategoriye uygun kablo stoku bulundurun, böylece kurulum yapanlar asla eski bir projeden kalan artıklarla doğaçlama yapmazlar.
Cat6A ve Cat8 Bağlantı Kabloları Kategori-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Ürünü Görüntüle → Devir teslimden sonra bitkinin sağlıklı tutulması
Her bağlantının her iki ucunu da aynı tanımlayıcıyla etiketleyin, kullanılmayan bağlantı noktalarında toz korumasını yerinde tutun ve her hareketi, eklemeyi ve değişikliği kaydeden bir yama disiplini sürdürün. Yeniden sonlandırılan veya yeniden yönlendirilen herhangi bir bağlantıyı, hala kaliteyi karşıladığını varsaymak yerine yeniden sertifikalandırın. Sahada kıvrılmış onarımlar nadiren Cat6A toleranslarına sahip olduğundan, hasarlı bağlantı kablolarını yeniden kıvırmak yerine değiştirin. Kanalları örnekleyen, yüksek PoE bölgelerindeki kabin sıcaklıklarını kontrol eden ve belgeleri gerçekte raflarda bulunanlarla karşılaştıran periyodik bir denetim planlayın. Bu rutini takip eden tesisler, 10G bakır denetimlerini yıllar sonra sorun yaşamadan geçerler ve bunu atlayan bitkiler genellikle bir taşınma, ekleme veya değişiklik sırasında farkı mümkün olan en kötü zamanda keşfederler.
Temel sonuç: 10G bakır kanal yalnızca en kötü ucu kadar iyidir; bu nedenle kurulum sırasında büküm, bükülme yarıçapı, paketleme ve sertifikasyon kurallarını uygulayın ve her değişiklikten sonra yeniden sertifikalandırmaya devam edin.
SSS: Alıcıların En Çok Sorduğu 10G Bakır Soruları
Aşağıdaki sorular distribütörler, entegratörler ve proje yüklenicileriyle yapılan görüşmelerde tekrar tekrar gündeme geliyor. Cevaplar kısa ve pratik tutulmuştur, böylece bunları doğrudan kendi proje belgelerinize aktarabilirsiniz.
Mevcut Cat6 kablolama üzerinden 10G bakır çalıştırabilir miyim?Bazen koşullarla. TIA rehberliği, Cat6 üzerinden 10GBASE-T'ye, genellikle yaklaşık 55 metreye kadar azaltılmış erişimde ve uzaylı karışma kaynaklarının yakınında yoğun paketler içinde daha kısa mesafede izin verir. Kullanıcıları bu alana taşımadan önce her aday bağlantı alanını sertifikalandırın ve garantili 100 metrenin önemli olduğu her yerde Cat6A üzerinde yeni yatay kapasite oluşturun. |
10G bakırın SFP fiber veya DAC bağlantılarından farkı nedir?10GBASE-T, RJ45 arayüzünde dört bükümlü çift üzerinden 10 Gbps sunar; bu da cihaz uyumluluğunu, PoE'yi ve 100 metrelik erişimi tek bir ortamda tutar. SFP fiber modülleri daha uzun mesafeleri ve daha yüksek bağışıklığı kapsar ancak alıcı-vericilere ve fiber yamalara ihtiyaç duyarken, doğrudan bağlanan twinax kablolar aynı rafın yalnızca birkaç metre içinde hizmet eder. Çoğu bina, her biri en uygun olduğu yerde, üçünü de mantıklı bir şekilde kullanır. |
10G bakır, Wi-Fi 6 ve 7 erişim noktaları için PoE'yi destekliyor mu?Evet. 10GBASE-T, 802.3bt PoE taşıyan aynı dört çift üzerinden çalışır ve anahtar bağlantı noktasındaki güç dağıtımı en yüksek sınıfta yaklaşık 90 watt'a ulaşır. Tasarım uyarısı ısıdır: daha yüksek güç, demetlenmiş kabloları ısıtır, bu nedenle muhafazakar demet boyutları planlayın ve tavan boşluğu performansı düşürmeden sıcaklık artışını emen Cat6A'yı belirtin. |
Uyumlu bir 10G bakır kanalı oluşturmak için hangi bileşenlerin eşleşmesi gerekir?Bunların hepsi: yatay kablo, kilit taşı jakı, bağlantı paneli ve her iki bağlantı kablosu aynı kategoriyi ve bir performans sınıfını paylaşmalıdır. Standartlar kanal içinde yalnızca sınırlı sayıda bağlantı noktasına izin verir, bu nedenle gereksiz kuplörlere karşı direnç gösterir. Kanalı tek bir üreticiden uyumlu bir set olarak satın almak, kurduğunuz kombinasyon için gerçekten geçerli olan test verilerini sağlar. |
10G bakır için Cat6A yerine Cat7'yi belirtmeye değer mi?Saha maksimum koruma gerektirdiğinde, bölgesel uygulamanız F Sınıfı sistemler beklediğinde veya zorlu elektrik ortamlarında ekstra boşluk payı istediğinizde Cat7'yi seçin. Çoğu ofis ve ticari proje için Cat6A, aynı garantili 100 metrelik 10G bakır kanalı daha düşük maliyetle ve daha kolay sonlandırmayla sunar; bu nedenle alıcılar arasında hacim tercihi olmaya devam etmektedir. |
İlgili Okuma ve Site Kaynakları
10G bakırın kullanıma sunulmasını planlıyorsanız, bu sitedeki iki sayfa resmi doğrudan genişletiyor: biri hangi yapısal kablolama ürünlerinin hem bakır hem de fiber sistemlerde yüksek hızlı ağları desteklediğini açıklıyor, diğeri ise üretim hatları, ekipman ve kalite kontrol de dahil olmak üzere Çin'in Yuyao kentindeki 30.000 metrekarelik fabrikamızı tanıtıyor. 45'ten fazla ülkedeki projeler için kilit taşı jakları, bağlantı panelleri, bağlantı kabloları ve fiber bağlantı üreticisi ve tedarikçisi olarak, distribütörleri, toptancıları ve entegratörleri standart katalog öğelerinin yanı sıra OEM özelleştirmesiyle destekliyoruz.
- Hangi yapısal kablolama ürünleri yüksek hızlı ağları destekler?
- Fabrikamız hakkında: üretim hatları, ekipman ve kalite kontrol
Temel sonuç: 10G bakır kanalınızı, her bileşeni test verileriyle kanıtlayabilen bir üreticiden tek bir uyumlu sistem olarak alın; standart kendi başının çaresine bakacaktır.
