En iyiyi seçmek Kedi7 kilit taşı jakı üç temel faktöre bağlıdır: koruma tipi (STP vs. FTP), konnektör sonlandırma stili (aletsiz vs. zımbalı) ve kablonuzun iletken ölçüsüyle uyumluluk . Bunları doğru yaptığınızda ağınız, 100 metreye kadar mesafelerde sürekli olarak Kedi7'nin nominal 600 MHz bant genişliğine ulaşacaktır. Aşağıdaki bölümler, her karar noktasını belirli özellikler, karşılaştırmalar ve gerçek dünya rehberliği ile parçalara ayırmaktadır.
Keystone Jack'i "Cat7 Uyumlu" Yapan Nedir?
Cat7, bir TIA/EIA standardı değil, bir ISO/IEC 11801 Sınıf F standardıdır; bu, spesifikasyon ayrıntılarının daha yaygın olan Cat5e/Cat6 sınıflandırmalarından farklı olduğu anlamına gelir. Orijinal bir Cat7 keystone jakı aşağıdaki minimum performans eşiklerini karşılamalıdır:
| Parametre | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Bant genişliği | 500 MHz | 600 MHz | 1000 MHz |
| Maksimum Veri Hızı | 10 Gb/sn | 10 Gb/sn | 40–100 Gb/sn |
| Koruma Gereksinimi | İsteğe bağlı | Zorunlu (S/FTP) | Zorunlu (S/FTP) |
| Bağlayıcı Türü | RJ45 | GG45 veya TERA | GG45 veya TERA |
Şuna dikkat edin Cat7, her bileşende tam korumayı zorunlu kılar kilit taşı jakının kendisi de dahil. "Cat7" etiketli ancak bireysel çift koruması ve genel örgüsü bulunmayan herhangi bir jak, pazarlama iddialarına bakılmaksızın standardı karşılamaz.
Koruma Türleri: Cat7 için S/FTP Neden Pazarlık Edilemez?
Cat7 kabloları bir S/FTP (Ekranlı Folyo Bükümlü Çift) yapısı kullanır: dört çiftin her biri ayrı ayrı folyoyla sarılır ve ardından tüm demet örgülü bir ekranla kapatılır. Bir Cat7 kilit taşı jakı bu koruma yolunu kesintisiz olarak sürdürmelidir. Her koruyucu etiketin aslında ne anlama geldiği aşağıda açıklanmıştır:
- FTP / ScTP – Yalnızca tek genel folyo. Cat6A için uygun, Cat7 için yetersiz.
- S/FTP – Bireysel çift folyolar artı dış örgü. Cat7 için minimum gerekli.
- SF/FTP – Bireysel çift folyolar artı dış örgü artı dış folyo. Cat7 gereksinimlerini aşar; Genellikle endüstriyel veya yüksek parazitli ortamlar için kullanılır.
Sonlandırma noktasındaki kırık bir kalkan, bir anten görevi görerek EMI girişini davet eder. Pratikte, uzaylı karışması (AXT) 30 dB'e kadar artabilir Kalkan jakta düzgün şekilde topraklanmazsa, 10GBase-T bağlantısını tamamen devre dışı bırakacak kadar yeterli.
Kalkanı Doğru Şekilde Topraklamak
Korumalı jak yalnızca bir ucundan (bağlantı paneli veya duvar plakası tarafı) topraklandığında kullanışlıdır. Her iki uçta topraklama bir topraklama döngüsü oluşturur. Doğrudan topraklanmış bağlantı paneli çerçevesine klipslenen entegre metal mahfazalı jakları arayın; bu, ayrı bir pigtail topraklama kablosuna olan ihtiyacı ortadan kaldırır ve kurulum hatalarını azaltır.
GG45 ve TERA: Doğru Cat7 Konektör Formatını Seçme
Cat7 standart bir RJ45 arayüzü kullanmaz. İki konnektör sistemi hakimdir ve yanlış olanı seçmek, uyumsuz bağlantı kabloları ve ön panelleri satın almak anlamına gelir:
| Özellik | GG45 | TERA |
|---|---|---|
| RJ45 Geriye Dönük Uyumlu | Evet | Hayır |
| Maksimum Frekans | 600 MHz | 1000 MHz |
| Temas Noktaları | 8 (4 köşe) | 8 |
| En İyi Kullanım Durumu | Eski RJ45 cihazlarıyla karma ortamlar | Tam Cat7A veya amaca yönelik Cat7 altyapısı |
| Ön Panel Kullanılabilirliği | Yaygın olarak mevcut | Daha sınırlı |
Çoğu ev laboratuvarı ve küçük işletme dağıtımı için, GG45 pratik seçimdir çünkü mevcut RJ45 yama kabloları Cat6A performans seviyelerinde çalışmaya devam ederken yerel Cat7 yama kabloları 600 MHz bant genişliğinin tamamının kilidini açar.
Sonlandırma Stili: Aletsiz ve Punch-Down Karşılaştırması
Kabloyu jaka nasıl sonlandıracağınız hem kurulum süresini hem de uzun vadeli güvenilirliği etkiler. Cat7 kilit taşı jakları iki ana sonlandırma stiliyle gelir:

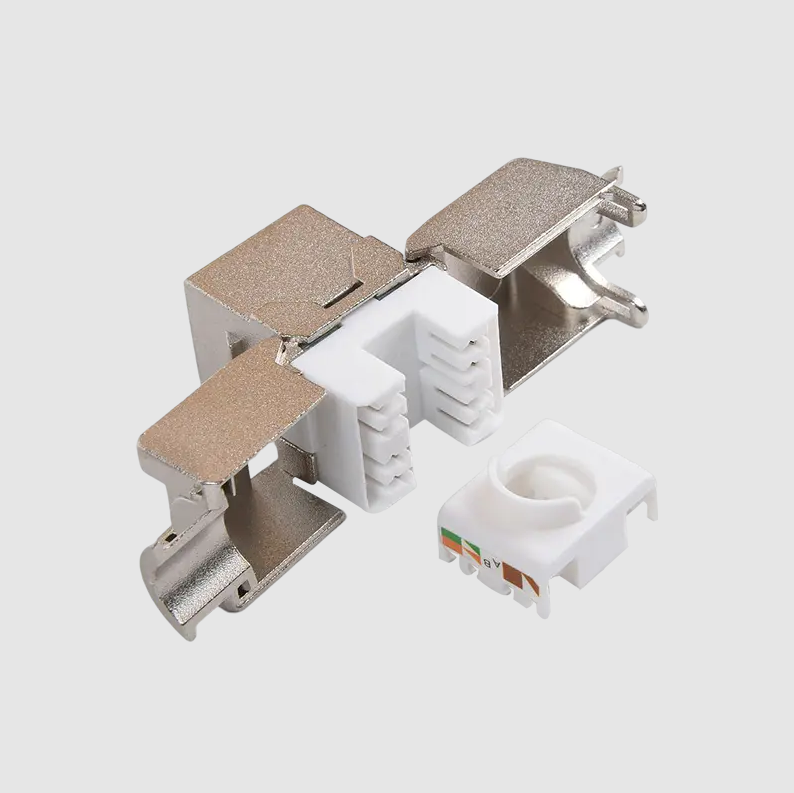

Aletsiz (IDC Klip) Sonlandırma
İletkenler etiketli yuvalara yerleştirilir ve bir kapak kapatılarak aynı anda kesilir ve temas sağlanır. Avantajları arasında daha hızlı kurulum (tipik olarak Jack başına 2 dakikanın altında bir kez uygulandığında), delme aleti gerekmez ve iletkenlerin aşırı tahrik edilmesi riski azalır. Takas, birim başına maliyetin biraz daha yüksek olması ve geleneksel yöntemlere alışmış deneyimli montajcılar için daha az tanıdık bir histir.
Punch-Down (110-Tarzı) Sonlandırma
110'luk bir delme aleti her iletkeni bir IDC yuvasına yönlendirir. Bu yöntem, yapısal kablolamada endüstri standardı olup, yüksek hacimli patch panel işi yapan profesyoneller tarafından tercih edilmektedir. Cat7 için delme aletinizin bir düşük etkili ayar — aşırı güç, tek tek çiftlerdeki folyo korumaya zarar verebilir, bu da ödediğiniz korumanın değerini azaltır.
Hangisini Seçmelisiniz?
- DIY veya küçük işler (1-10 jak): Alet gerektirmeden daha hızlıdır ve kaliteli bir delme aletinin maliyetini ortadan kaldırır.
- Profesyonel veya büyük seriler (20 jak): Kalibre edilmiş bir araçla delme, ölçekte daha tutarlı sonuçlar sağlar.
- Güçlendirme veya dar alanlar: Alet gerektirmeyen krikolar genellikle daha kompakt bir arka profile sahiptir ve sığ duvar kutularının arkasında çalışmak daha kolaydır.
İletken Ölçer Uyumluluğu: Jakı Kablonuzla Eşleştirme
Cat7 kabloları, her biri farklı bir IDC kontak tasarımı gerektiren katı çekirdekli ve çok damarlı çeşitlerde üretilir:
- Katı iletken (22–24 AWG): Duvar içi çalışmalar için standart. IDC kontakları katı tel üzerindeki yalıtımı temiz bir şekilde deler. Katı kablolu yalnızca telli krikolar kullanmayın; temas kanatları düzgün şekilde oturamayabilir ve kesintili sürekliliğe neden olabilir.
- Çok telli iletken (26–28 AWG): Patch cordlar için kullanılır. Çok telli dereceli IDC kontakları, birden fazla filamanı kavramak için daha geniş bir yuvaya sahiptir. Çok damarlı kabloda yalnızca katı jak kullanılması, yüksek temas direncine ve sinyal kaybına neden olur.
- Çift dereceli jaklar (22–26 AWG): Her iki iletken tipini de kabul edin. Kablo özelliklerinden emin olmadığınız veya karışık bir ortam oluşturduğunuzda önerilir.
Satın almadan önce daima jak gövdesi üzerinde yazılı olan AWG aralığının kablonuzun iletken ölçüsüyle eşleştiğinden emin olun.
Kablolama Yapılandırması: T568A ve T568B
Kedi7 kilit taşı jakıs hem T568A hem de T568B kablolama şemalarını destekler. Programın kendisi performansı etkilemez — Önemli olan aynı çalıştırmada her jak, bağlantı paneli ve bağlantı kablosu arasında tutarlılıktır. Bir uçta T568A'nın diğer uçta T568B ile karıştırılması, standart ağ anahtarlarıyla çalışmayacak bir çapraz kablo oluşturur.
- T568B Kuzey Amerika ticari kurulumlarında en yaygın olanıdır.
- T568A Devlet kurumlarında ve bazı uluslararası kurulumlarda tercih edilir ve ANSI/TIA-570-C tarafından konut kablolaması için gerekli kılınır.
Çoğu Cat7 jakı, gövdede veya ambalajda her iki şema için renk kodlu bağlantı şemaları içerir. Birini seçin ve seçiminizi belgeleyin; bu, yıllar sonra bakım yapan herkesi korur.
Satın Almadan Önce Kontrol Edilmesi Gereken Temel Özellikler
Herhangi bir Cat7 kilit taşı jakı listesini veya veri sayfasını değerlendirirken bu kontrol listesini kullanın:
- Nominal bant genişliği: ≥ 600 MHz olmalıdır. Daha düşük olan herhangi bir şey Cat6A veya altındadır.
- Ekranlama: Topraklanmış bir panelle eşleşen iletken muhafazalı S/FTP yapısı.
- 600 MHz'de ekleme kaybı: ISO/IEC 11801 kanal modeline göre ≤ 0,4 dB olmalıdır.
- 600 MHz'de SONRAKİ (Yakın Uç Çapraz Konuşma): Minimumun üzerindeki marj için ≥ 60 dB değerlerine bakın.
- 600 MHz'de geri dönüş kaybı: ≥ 15 dB, 10GBase-T güvenilirliği için pratik bir eşiktir.
- İletken aralığı: Kablonuzun AWG'sine (sağlam duvar içi Cat7 için genellikle 22–24 AWG) uyduğunu doğrulayın.
- Çiftleşme döngüleri: Kaliteli jaklar ≥ 750 yerleştirmeye uygun olarak derecelendirilmiştir. Bütçe birimleri genellikle yalnızca 200'ü belirtir.
- İletişim kaplaması: Altın kaplamalı kontaklar (≥ 50 µin) oksidasyona karşı direnç gösterir ve zaman içinde düşük kontak direncini korur.
Cat7 Performansını Düşüren Yaygın Kurulum Hataları
En yüksek özellikli jak bile yanlış takıldığında düşük performans gösterebilir. Bunlar en sık görülen hatalardır:
- Fesih sırasında aşırı bükülme: Cat7 maksimuma izin verir 13 mm (0,5 inç) jaktaki bükülmemiş iletken. Bunun aşılması karışmayı artırır ve kanal sertifikasyon testinde başarısızlığa neden olabilir.
- Damlama halkasını koruma üzerinde tutmamak: Korumalı kabloyu duvar boşluklarından yönlendirirken, nemin örgü boyunca jak muhafazasına sızmasını önlemek için küçük bir halka bırakın.
- Kablo bağlarının aşırı sıkılması: S/FTP kablosunun bükümlerde sıkıştırılması bireysel çift folyoları deforme ederek empedans süreksizlikleri yaratır. Cat7 koşularında plastik fermuarlar yerine cırt cırtlı bağlantı elemanları kullanın.
- Minimum bükülme yarıçapı ihlalleri: Cat7 kablosunun minimum bükülme yarıçapı vardır 8× kablo çapı (tipik olarak 7,5 mm çaplı kablo için ~60 mm). Daha sıkı bükülmeler, geri dönüş kaybı testlerini geçemeyen yansımalara neden olur.
- Korumalı ve korumasız bileşenlerin karıştırılması: Korumasız bir Cat6A kablosunda Cat7 jakının kullanılması veya bunun tersi, korumanın faydasını ortadan kaldırır ve toprakta süreksizlikler yaratır.
Ne Zaman Seçilmeli Cat7 Keystone Jakları Cat6A'ya karşı
Cat7 altyapı maliyetleri kabaca %20–35 daha fazla eşdeğer bir Cat6A kurulumundan daha fazla. Bu prim belirli senaryolarda haklı görülürken diğerlerinde gereksizdir:
| Senaryo | Önerilen Standart | Sebep |
|---|---|---|
| Ev veya küçük ofis, 1 Gbps anahtar | Cat6 veya Cat6A | Cat7 yükü gereksiz |
| 10 Gb/sn backbone, clean environment | Cat6A | Cat6A, daha düşük maliyetle 10GBase-T ile buluşuyor |
| 10 Gb/sn runs near fluorescent lighting or motors | Cat7 | S/FTP koruması EMI'yi reddeder |
| 25/40 Gbps için geleceğe hazırlık | Cat7A | 1000 MHz bant genişliği gerekli |
| Endüstriyel / üretim katı | Cat7 veya Cat7A | Ağır EMI ortamı tam koruma gerektirir |
Kurulumdan Sonra Cat7 Sonlandırmanızı Test Etme
Bir Cat7 kanalının teknik özellikleri karşıladığını doğrulamanın tek yolu saha test cihazıdır. Temel kablo haritası test cihazları yetersizdir; frekans alanı parametrelerini ölçmezler. yapabilen bir test cihazı kullanın Seviye IIIe veya Seviye IV doğruluğu (IEC 61935-1 uyarınca) Cat7 kanalını onaylamak için. Çalıştırılacak temel testler:
- Kablo haritası: Pimin sürekliliğini ve çapraz, bölünmüş veya ters çiftlerin olmadığını doğrular.
- Ekleme kaybı taraması (600 MHz'e kadar): Sinyal zayıflamasının tüm frekans aralığında Cat7 kanal limiti dahilinde kaldığını doğrular.
- SONRAKİ ve FEXT: Jak sonlandırma noktasında bükülmemiş iletken sorunlarını yakalayan çapraz karışma ölçümleri.
- Kalkan sürekliliği: Drenaj telinin veya örgüsünün iletken çiftlerine kısa devre olmadan uçtan uca bağlandığını doğrular.
Bir kanal arızalanırsa, en yaygın suçlular jaktaki aşırı bükülme, hasarlı çift folyo veya eksik koruyucu toprak bağlantısıdır; bunların hepsi, kablo hattını değiştirmek yerine jakı yeniden sonlandırarak giderilebilir.
