Bir Bağlantıyı Kabul Etmeden Önce Bakır Kablo Test Cihazının Neleri Kanıtlaması Gerekir?
Bakır kablo test cihazı tek bir ürün kategorisi değildir. Çok farklı görevlere sahip bir enstrüman ailesidir. Alt uçta, temel bir süreklilik test cihazı dar bir soruyu yanıtlar: Kablonun bir ucundan diğerine iletken bir yol var mı? Bu, şüpheli bir bağlantı kablosunu, hoparlör hattını veya alarm devresini hızlı bir şekilde kontrol etmek için kullanışlıdır. Gigabit Ethernet'i, PoE'yi veya garanti devrini desteklemesi gereken bir veri bağlantısı için bu yeterli değildir.
Bir kablo haritası test cihazı pin pin doğrulama ekler. Çapraz bir çifti, bölünmüş bir çifti, iletkenler arasındaki kısa devreyi veya bir pin üzerindeki eksik bağlantıyı yakalayabilir. Hareketler, eklemeler ve değişiklikler için bir ton üreteci ve prob genellikle kablo haritasıyla eşleştirilir, böylece teknisyen kalabalık bir rafta etiketlenmemiş bir kabloyu bulabilir. Bu kombinasyon bakım çalışmaları için kullanışlıdır ancak yine de uzunluğu veya yüksek frekans performansını ölçemez.
Bir uzunluk ve arıza yeri test cihazı, bir kopma, kısa devre veya zayıf sonlandırmaya olan mesafeyi tahmin etmek için zaman alanı reflektometrisini veya benzer bir darbe yöntemini kullanır. Burası, bakır kablo test cihazının bir git ya da gitme kutusu yerine bir sorun giderme aracı haline geldiği yerdir. Bir bağlantı kesilirse ve kablo tavan boşluğunda kaybolursa, 12 metrelik bir fay ile 42 metrelik bir fay arasındaki fark, ekibin bir duvarı mı yoksa tüm koridoru mu açacağına karar verebilir.
Yeterlilik test uzmanları ve sertifikasyon test uzmanları bunun üzerinde yer alır. Mevcut bir bağlantının adlandırılmış bir Ethernet hızını veya PoE sınıfını destekleyip desteklemediğini kontrol etmek için genellikle bir niteleyici kullanılır. Sertifikasyon kuruluşu bir kablolama standardına göre ölçüm yapar ve müşteriye, danışmana veya garanti programına sunulabilecek bir rapor üretir. Aşağıdaki tablo, kararın test kullanıcısı sınıfına göre nasıl değiştiğini göstermektedir.
| Test kullanıcısı sınıfı | Soru cevap verir | Tipik kullanım | Önemli sınır |
|---|---|---|---|
| Temel süreklilik test cihazı | İletken bir yol var mı? | Şüpheli yama kabloları ve düşük hızlı kablolama üzerinde hızlı kontroller | Pin şemasını, uzunluğu veya veri performansını kanıtlamaz |
| Kablo haritası ve ton test cihazı | İletkenler doğru sırada mı? | Bir rafta taşıma, ekleme, değişiklik yapma ve kablo konumunu taşıma | Sınırlı uzunluk ve performans bilgisi |
| Uzunluk ve TDR test cihazı | Arıza nerede ve ne kadar uzakta? | Duvarlardaki kırılmaları, kısa devreleri ve kötü sonlandırmaları bulma | Doğru yayılma ve kurulum hızına ihtiyaç var |
| Yeterlilik test uzmanı | Bu bağlantı belirli bir Ethernet veya PoE uygulamasını destekleyecek mi? | Anahtarlar takılmadan önce bağlantıların ön kontrolü | Resmi sertifikasyonun yerine geçmez |
| Sertifika test cihazı | Bağlantı adlandırılmış bir kablolama standardını karşılıyor mu? | Devir teslim, garanti ve üçüncü taraf kabulü | Daha yüksek maliyet ve daha katı kalibrasyon disiplini |
Bir yüklenici için pratik cevap genellikle iki katmanlı bir kittir. Kompakt bir kablo haritası ve ton test cihazı günlük servis çağrılarını yönetirken, proje kabulü için bir yeterlilik veya sertifikasyon birimi de rezerve edilir. Bir distribütör veya toptancı için, stok seçiminde de aynı mantık geçerlidir: yalnızca veri sayfasındaki en yüksek spesifikasyonu değil, müşterilerinizin gerçekte yürüttüğü projelerle eşleşen test cihazı sınıfını da taşıyın.
Dört Test Katmanı: Süreklilik, Kablo Haritası, Uzunluk ve Performans
Bakır testi dört katmana bölündüğünde planlanması daha kolay hale gelir. İlk katman sürekliliktir. Bu en basit kontroldür ve yanlış okunması en kolay olanıdır. Bir bağlantı her iletkende sürekliliğe sahip olabilir ve çiftlerin bölünmesi, sonlandırma ucunun çok fazla bükülmemesi veya kablonun yanlış kategoride olması nedeniyle yine de başarısız olabilir. Süreklilik bir kabul sonucu değil, bir başlangıç noktasıdır.
İkinci katman tel haritasıdır. İyi bir bakır kablo test cihazı, blendajlı bağlantılardaki blendaj sürekliliği de dahil olmak üzere pinler arası haritalamayı net bir şekilde göstermelidir. Kablo haritası ters çiftleri, çapraz çiftleri, bölünmüş çiftleri ve açık veya kısa pozisyonları yakalar. Bağlantı paneli ortamında kablo haritası sonuçları, bağlantı noktası etiketinin, çıkış etiketinin ve bağlantı paneli bağlantı noktasının hepsinin aynı fiziksel bağlantıya atıfta bulunduğunu doğrulamanın hızlı bir yoludur. Bu kulağa basit geliyor ancak etiketleme hataları, geri aramaların yaygın bir kaynağıdır.
Üçüncü katman uzunluk ve fay konumudur. Uzunluk iki nedenden dolayı önemlidir. İlk olarak, kanal uzunluğu sınırını aşan bir bağlantı yine de temel bir kablo haritasını geçebilir ancak daha yüksek frekanslarda performansta başarısız olabilir. İkincisi, uzaktan okuma, teknisyenin hasarlı bölümü tahmin etmeden bulmasına yardımcı olur. Farklı yayılma hızı değerleri için kayıtlı bir kablo kütüphanesiyle birlikte arızaya olan mesafeyi gösteren bir test cihazı, yalnızca genel bir arıza kodu gösteren bir test cihazından daha kullanışlıdır.
Dördüncü katman performanstır. Bu, ekleme kaybını, dönüş kaybını, yakın uç karışmayı ve Cat5e, Cat6, Cat6A ve Cat7 bağlantıları için önemli olan diğer parametreleri kapsar. Aynı zamanda PoE davranışını da kapsar. Bir bağlantı, bir kablo haritasını geçebilir ve elektrikli bir cihaz bağlandığında yine de ısınabilir, voltajı düşürebilir veya anlaşma başarısız olabilir. Direnç ve PoE yük testine sahip bir bakır kablo test cihazı, basit bir kablo haritası ünitesinin gözden kaçıracağı sorunları ortaya çıkarabilir.
- Süreklilik: iletken bir yolu doğrular ancak çift geometriyi veya performansı onaylamaz.
- Kablo haritası: pin sırasını ve koruma sürekliliğini doğrular ve bölünmüş çiftleri yakalar.
- Uzunluk ve TDR: Mesafeye göre kopmaları, kısa devreleri ve kötü sonlandırmaları bulur.
- Performans ve PoE: bağlantının amaçlanan uygulamayı destekleyip desteklemediğini kontrol eder.
Bir yapısal kablolama projesinde bu katmanların sırasıyla uygulanması gerekmektedir. Kablo haritası temizlenmeden bir bağlantıyı onaylamayın. Sonlandırmayı ve yama kablosunu kontrol etmeden performans arızasını takip etmeyin. Bir test cihazı, başarısızlığın nedenini gizleyen tek bir yeşil sonuç ürettiğinde değil, bu sırayı kısalttığında en değerlidir.
Bakır Test Cihazlarının Yapısal Kablolama Projesinde Yeri
Kabul çalışmasını planlamanın pratik bir yolu, dikkatin genellikle bakır bağlantı üzerinden nereye gittiğine bakmaktır. Aşağıdaki grafik, belirli bir siteden alınan bir kıyaslama değil, açıklayıcı bir planlama görünümüdür. Bir proje ekibinin hangi test fonksiyonlarının en fazla zamanı hak ettiğine ve hangilerinin daha basit bir araçla ele alınabileceğine karar vermesine yardımcı olmak amaçlanmaktadır.
Bir yüklenici için grafik faydalıdır çünkü test çalışmasını devir teslim çalışmalarından ayırır. Bağlantı noktası etiketleri, test kayıtları ve bağlantı paneli programları eşleşmediğinde, bir bağlantı teknik olarak sağlam olabilir ve yine de bir anlaşmazlık yaratabilir. Sonuçları saklayan ve bunları temiz bir formatta dışa aktaran bir bakır kablo test cihazı bu sürtünmeyi azaltır. Ayrıca arızalı bir bağlantıyı aynı kattaki iyi olduğu bilinen bir referans bağlantısıyla karşılaştırmayı da kolaylaştırır.
Bir tesis ekibi için aynı grafik farklı bir satın alma modeli önermektedir. Ekibin her hamle, ekleme ve değişiklik için tam bir sertifikasyon birimine ihtiyacı olmayabilir. Kompakt bir kablo haritası ve uzunluk test cihazı ile küçük bir referans bağlantı kablosu seti, günlük kontrollerin çoğunu gerçekleştirebilir. Sertifikasyon birimi yeni inşaatlar, büyük iyileştirmeler veya müşterinin resmi rapor talep ettiği durumlar için ayrılabilir. Bu bölünme, sermaye bütçesini korur ve daha basit test kullanıcılarının hızlı yanıt için hazır olmasını sağlar.
Bir distribütör veya toptancı için grafik, ürün karışımına rehberlik edebilir. Kilit taşı jakları, patch paneller ve ön paneller takan müşterilerin, sattıkları kategorilerle eşleşen test cihazlarına ihtiyacı vardır. Esas olarak Cat6 ve Cat6A bağlantılarıyla çalışan bir müşteri, kablo haritası, kalkan sürekliliği, uzunluk ve PoE kontrollerine önem verecektir. Ses veya düşük hızlı kontrol kabloları üzerinde çalışan bir müşteri, ton ve sürekliliğe daha fazla önem verebilir. Yalnızca bir test kullanıcısı sınıfının stoklanması, pazarın bir ucunda bir boşluk bırakır.
Donanımı Bağlamak Test Cihazının Gördüklerini Etkiler
Bakır kablo test cihazı belirtilen bağlantıyı değil mevcut bağlantıyı ölçer. Bu ayrım önemlidir çünkü bağlantı donanımı elektrik yolunun bir parçasıdır. Çok fazla bükülme ile sonlandırılan bir Cat6 kilit taşı jakı, arka bağlantısı gevşek olan bir bağlantı paneli veya hasarlı fişi olan bir bağlantı kablosu, kablo sorunu gibi görünen bir arızaya neden olabilir. Bir kablo hattını değiştirmeden önce sonlandırma noktalarını ve bağlantı kablolarını kontrol edin.
Keystone jakları saha sonlandırmalarında yaygın bir zayıf noktadır. Jak, Cat6 veya Cat6A için derecelendirilmiş olabilir ancak performans, çift yönetimine, iletken yerleşimine ve gerilim gidermeye bağlıdır. Net bir kablo haritası ekranına ve uzunluk okumasına sahip bir test cihazı, kötü bir sonlandırmayı kablo kopmasından ayırmaya yardımcı olabilir. Uzunluk doğruysa ve kablo haritası temizse ancak performans sonucu marjinalse, bir sonraki kontrol genellikle toplu kablo değil jak ve yama kablosudur.

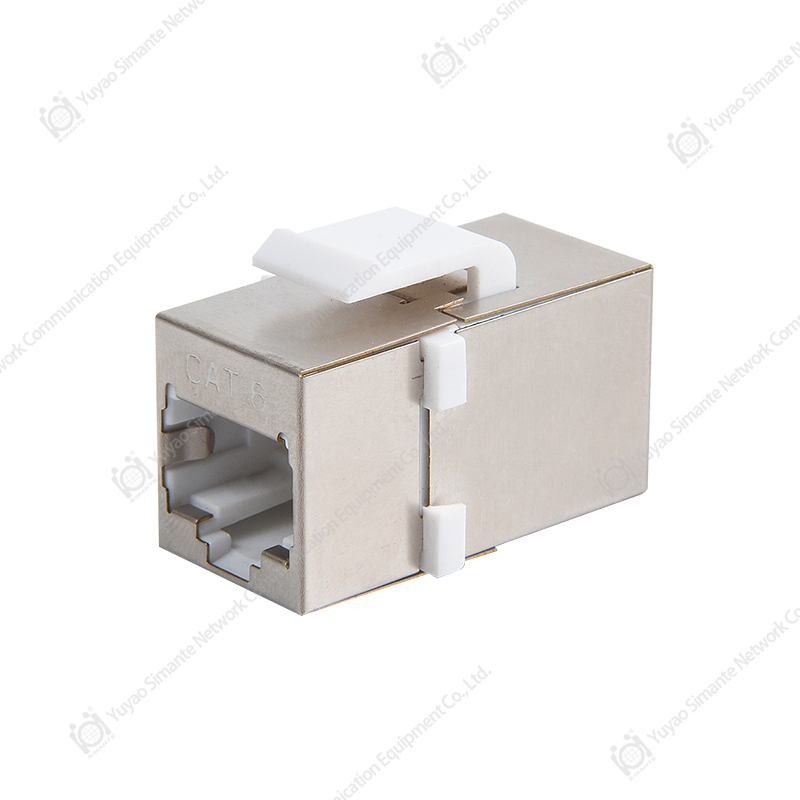

Korumalı, UTP ve Aletsiz Varyantlarda CAT6 Keystone Jakları Saha sonuçları toplu kablo yerine sonlandırmayı işaret ettiğinde korumalı, UTP, aletsiz ve açılı CAT6 jaklarını 110 veya Krone IDC sonlandırmasıyla karşılaştırın. Ürünü Görüntüle → Patch paneller bağlantının diğer ucunda da benzer bir etki yaratır. Yüksek yoğunluklu bir panel önden bakıldığında düzgün görünebilir ve yine de bir bağlantı noktasının arka sonlandırması zayıf olabilir. Bir test cihazı tek bir bağlantı noktasında arıza bildirdiğinde bunu aynı paneldeki komşu bağlantı noktasıyla karşılaştırın. Komşu bağlantı noktası aynı bağlantı kablosuyla ve aynı test kurulumuyla geçiyorsa, arızanın test cihazından ziyade panel sonlandırmasında veya yatay kabloda olma olasılığı daha yüksektir.
Ön paneller ve yüzeye montaj kutuları mekanik parçalardır ancak bağlantıyı da etkilerler. Krikoyu zorlayan bir ön panel veya kabloyu bükülme yarıçapının ötesinde büken bir yüzey kutusu, yalnızca kapak takıldıktan sonra ortaya çıkan bir geri dönüş kaybı sorunu yaratabilir. Proje izin verdiğinde bağlantıyı son montaj yerinde test edin. Kapak açılmadan önce kullanılan bir bakır kablo test cihazı, kablo kutuya takıldıktan sonra ortaya çıkan bir sorunu gözden kaçırabilir.
Hem test cihazları hem de bağlantı donanımı tedarik eden alıcılar için, tüm bakır sistemini anlayan bir üreticiyle çalışmak yardımcı olur. Jak sonlandırma, bağlantı paneli kablolaması ve test limitlerini açıklayabilen bir tedarikçi, yalnızca parça başına fiyat veren bir tedarikçiden daha faydalıdır. Bu, özellikle müteahhitlere yönelik bir kit oluşturan bir toptancı için geçerlidir; çünkü kitin, sahayla uyumlu test cihazları, bağlantı kabloları, jaklar ve paneller içermesi gerekir.
PoE, Korumalı Kablolar ve Kablo Haritasında Görünmeyen Arızalar
Ethernet üzerinden Güç bakır testini daha az değil, daha önemli hale getirdi. Düşük güçte mükemmel şekilde veri taşıyan bir bağlantı, elektrikli bir cihaz akım çektiğinde arızalanabilir. Belirtiler çok hafif olabilir: bir kamera gece yeniden başlatılıyor, bir erişim noktası yük altına giriyor veya bir PoE telefonu bir bağlantı noktasında çalışıyor ancak diğerinde çalışmıyor. Temel bir kablo haritası test cihazı, sekiz iletkenin tamamının doğru olduğunu gösterebilir ancak yine de nedeni gözden kaçırabilir.
Yaygın sorunlardan biri direnç dengesizliğidir. Çiftteki bir iletken eşinden daha yüksek bir dirence sahipse bağlantı basit bir süreklilik kontrolünden geçebilir ancak PoE yükü altında aşırı ısınmaya veya voltaj düşüşüne neden olabilir. Direnç ölçümü ve PoE yük testi olan bir test cihazı bu durumu ortaya çıkarabilir. Diğer bir sorun ise kablo ısındığında direnci değiştiren zayıf kıvrımlı veya izolasyon kaydırmalı bağlantıdır. Bu hataları statik bir testle bulmak zordur, bu nedenle yük uygulayan veya direnç değerlerini kaydeden bir test cihazı daha bilgilendirici olur.
Korumalı kablolar başka bir katman ekler. Bir F/UTP veya S/FTP bağlantısında, ekran bir veri iletkeni değildir ancak yine de sürekliliğe ve düzgün bağlanmaya ihtiyaç duyar. Drenaj telinin bir ucu açıksa, bağlantı kablo haritasını geçebilir ve elektriksel olarak gürültülü bir ortamda yine de kötü davranabilir. Kalkan sürekliliğini kontrol eden ve kalkan yolunu tanımlayabilen bir test cihazı, elektromanyetik parazitin gerçek bir endişe kaynağı olduğu endüstriyel alanlar, hastaneler ve yoğun kablosuz dağıtımlar için kullanışlıdır.
PoE aynı zamanda kabul sorusunu da değiştirir. Ekibin yalnızca bağlantının bir kablolama kategorisine uygun olduğunu değil, aynı zamanda kanalın kurulu uzunluk boyunca gerekli güç sınıfını sağlayabildiğini de doğrulaması gerekebilir. Bu, sertifikasyonun atlanması için bir neden değildir. Kabul prosedürüne PoE kontrolünün eklenmesi ve sonucun bağlantı kimliğiyle kaydedilmesi bir nedendir. Bir cihaz daha sonra arızalanırsa kayıt, bağlantının yük altında test edilip edilmediğini ve test cihazının ne bildirdiğini gösterir.
Bir yüklenici için pratik kural basittir: PoE projesinde tek araç olarak süreklilik test cihazını kullanmayın. Kablo haritasını, uzunluğu, direnci ve PoE davranışını gösterebilen bir bakır kablo test cihazı kullanın ve karşılaştırma için iyi olduğu bilinen bir referans bağlantısını saklayın. Bu referans bağlantısı genellikle uzun bir spesifikasyon listesinden daha kullanışlıdır çünkü teknisyene aynı koşullar altında bir temel sağlar.
Geri Aramaları Azaltan Bir Saha Test Prosedürü
Bir test uzmanı yalnızca etrafındaki prosedür kadar iyidir. Aşağıdaki sıra bakır bağlantılar için pratik bir saha rutinidir. Proje spesifikasyonunun yerine geçmez ancak ekibin tutarlı sonuçlar üretmesine ve tekrarlanan ziyaretlerden kaçınmasına yardımcı olur.
- Test etmeden önce bağlantı kimliğini doğrulayın. Çıkış etiketini, bağlantı paneli bağlantı noktasını ve kat planını eşleştirin. Yanlış portta yapılan doğru test yine de yanlış sonuçtur.
- Sonlandırmayı inceleyin. Kriko, panel ve ön plakadaki çiftin bükülmesini, iletken yerleşimini, gerilim azaltmayı ve bükülme yarıçapını kontrol edin.
- Mümkünse son bağlantı kablolarıyla test edin. İyi olduğu bilinen bir referans kablosu, bağlantı arızasını kablo arızasından ayırmaya yardımcı olur.
- Önce kablo haritasını ve kalkan sürekliliğini çalıştırın. Performans testlerine geçmeden önce açık, kısa devre, çapraz çift ve bölünmüş çiftleri çözümleyin.
- Uzunluğu ve arıza mesafesini kontrol edin. Okumayı tasarım uzunluğu ve kablo kitaplığı ayarıyla karşılaştırın.
- Kategori ve uygulama için gerekli performans testini çalıştırın. Sonucu bağlantı kimliği ve test cihazı ayarlarıyla birlikte kaydedin.
- Bağlantının bir cihaza güç vereceği zaman bir PoE kontrolü ekleyin. Sonucu kaydedin ve cihaz sınıfını veya yük durumunu not edin.
- Herhangi bir düzeltmeden sonra yeniden test edin. Başarısız bir sonucu bir geçiş olarak düzenlemeyin; Geçmişin net olması için yeni bir kayıt oluşturun.

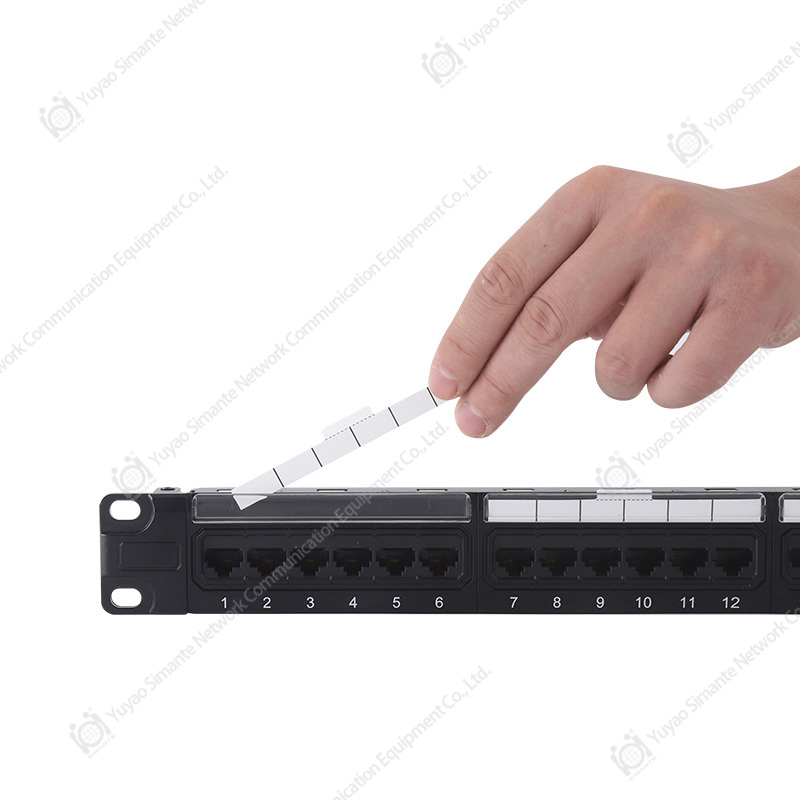

Rafa Monte Yapısal Kablolama için CAT6 Patch Paneller Bir proje genelinde kablolama donanımını ve test kurulumunu eşleştirirken 0,5U ila 2U UTP'yi ve 110/Krone IDC sonlandırmalı korumalı CAT6 panellerini inceleyin. Ürünü Görüntüle → Bu prosedür aynı zamanda bir proje Cat6 ve Cat6A donanımının bir karışımını kullandığında da yardımcı olur. Test cihazı ayarları, referans kabloları ve bağlantı sınırları, test edilen kategoriyle eşleşmelidir. Cat6 adaptörü veya Cat5e referans kablosuyla test edilen Cat6A bağlantısı, yanlış kurulum için teknik olarak geçerli bir sonuç üretebilir. Adaptörleri ve referans kablolarını etiketli tutun ve sonuç zeminin geri kalanıyla tutarsız göründüğünde bunları kontrol edin.
Bir proje yöneticisi için en değerli çıktı tek geçişli sonuç değildir. Neyin, hangi ayarlarla, kim tarafından, ne zaman test edildiğini gösteren bir kayıtlar dizisidir. Depolama ve dışa aktarma işlevlerine sahip bir bakır kablo test cihazı bunu mümkün kılar. Test cihazının depolama alanı yoksa ekip yine de bağlantı kimliğini, test türünü, sonucu ve düzeltme notlarını içeren manuel bir günlük tutmalıdır. Günlük, bir bağlantı daha sonra sorgulandığında yükleniciyi koruyan şeydir.
Distribütörler ve Yükleniciler için Tedarik Kontrol Listesi
Bakır kablo test cihazı satın almak teknik olduğu kadar bir satın alma kararıdır. Test cihazının elindeki projeler için gereken adaptörler, ürün yazılımı desteği veya kalibrasyon yolu yoksa birim başına en düşük fiyat yanıltıcı olabilir. Aşağıdaki kontrol listesi bir yüklenicinin veya distribütörün saha kullanımını etkileyen noktalara ilişkin teklifleri karşılaştırmasına yardımcı olur.
- Test fonksiyonları: gerçek proje karışımına göre kablo haritası, uzunluk, ton, TDR, PoE ve performans kapasitesini doğrulayın.
- Kategori desteği: Korumalı değişkenler de dahil olmak üzere Cat5e, Cat6, Cat6A ve Cat7 bağlantıları için beyan edilen desteği kontrol edin.
- Konektör ve adaptör aralığı: Test cihazının bölgede ve projede kullanılan fiş ve adaptörleri kabul ettiğini doğrulayın.
- Kalibrasyon ve servis: kalibrasyon aralıkları, servis geri dönüşü ve ürün yazılımı güncellemeleri hakkında bilgi isteyin.
- Sonuç yönetimi: depolamayı, dışa aktarma formatını, bağlantı etiketlemeyi ve raporlama yazılımını kontrol edin.
- Saha dayanıklılığı: pil ömrünü, kasa korumasını, ekranın okunabilirliğini ve çalışma sıcaklığını inceleyin.
- Eğitim ve dokümantasyon: Yeni teknisyenler için hızlı başlangıç kılavuzu ve eğitim materyali isteyin.
- Tedarikçi desteği: Üreticinin veya toptancının yedek adaptörler ve referans kabloları sağlayabileceğini doğrulayın.

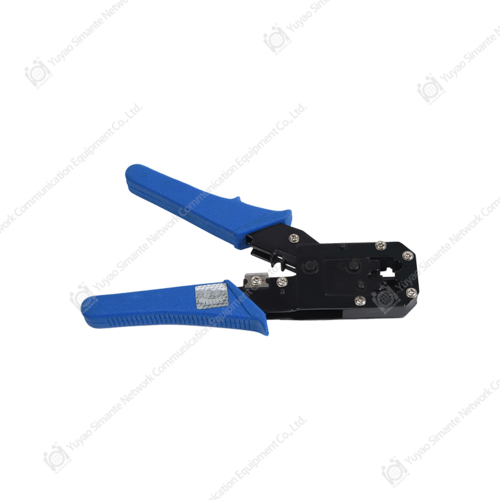

Ağ Kablolama Kurulumları için Sıkma ve Sonlandırma Araçları Test cihazı ve konnektör ihtiyaçlarına uygun bir kablolama kiti oluştururken 8P modüler, 90 derece ve 180 derece konnektörlere yönelik sıkma ve sonlandırma araçlarını inceleyin. Ürünü Görüntüle → Bir distribütör için test cihazı bir kablolama kitinin parçası olarak değerlendirilmelidir. Kit, bir bakır kablo test cihazı, referans bağlantı kabloları, bir ton probu, bir kıvırma aleti ve çeşitli kilit taşı jakları ve ön panelleri içerebilir. Test cihazını tek başına satın alan bir yüklenici daha sonra aksesuarlar için geri dönebilir ancak yerel proje karışımına uygun bir kitin satışı ve desteklenmesi daha kolaydır. Aynı mantık, birden fazla kurulumcuya hizmet veren bir toptancı için de geçerlidir: ürün karışımı, birlikte hareket eden kategorileri ve bağlayıcıları yansıtmalıdır.
Bir üreticiyi veya tedarikçiyi karşılaştırırken, test cihazının neyi ölçtüğü ve neyi ölçemediğine ilişkin net bir açıklama isteyin. İyi bir tedarikçi süreklilik, yeterlilik ve sertifikasyon arasındaki farkı eşanlamlı olarak ele almak yerine açıklayacaktır. Bu tür bir destek, geri dönüşleri azaltır ve projelerde güvenebilecekleri bir araca ihtiyaç duyan yüklenicilerin güvenini oluşturur. Ayrıca alıcının hiçbir zaman kullanılmayacak işlevler için fazla ödeme yapmaktan veya resmi raporlar gerektiren bir proje için gereğinden az satın almaktan kaçınmasına da yardımcı olur.
Bakır Kablo Test Cihazı Alırken veya Kullanırken Yaygın Hatalar
Test cihazı sorunlarının çoğu kusurlu bir cihazdan kaynaklanmaz. Testi yapan kişi ile iş arasındaki uyumsuzluktan veya kontrol edilmeyen bir test kurulumundan kaynaklanırlar. Aşağıdaki tabloda yaygın hatalar ve pratik düzeltmeler listelenmektedir.
| hata | Ne olur? | Pratik düzeltme |
|---|---|---|
| Veri kabulü için süreklilik test cihazı kullanma | Bir bağlantı sürekliliği geçiyor ancak bağlantı haritası veya performansta başarısız oluyor | Bağlantı haritasını, uzunluğu ve gerekli performans kontrolünü bildiren bir test cihazı kullanın |
| Bilinmeyen bir yama kablosuyla test etme | İyi bir bağlantı kötü olarak işaretlenir veya kötü bir kablo hizmette bırakılır | Etiketli referans kablolarını saklayın ve kabloyu ayrı olarak test edin |
| Kalkan sürekliliğini göz ardı etme | Korumalı bir bağlantı verileri iletir ancak gürültülü alanlarda düşük performans gösterir | Kablo haritası testinin bir parçası olarak ekran sürekliliğini ve bağlantıyı kontrol edin |
| PoE yük kontrollerini atlamak | Veri testleri başarılı olmasına rağmen cihaz yeniden başlatılıyor veya gücü kesiliyor | Bağlantının ekipmana ne zaman güç sağlayacağını direnç ve PoE kontrolleri ekleyin |
| Sonuçlar kaydedilmiyor | Devir teslim anlaşmazlıkları ve daha sonraki arızalar için geçmiş yok | Test sırasındaki bağlantı kimliğini, test türünü, ayarları ve sonucu saklayın |
Bir diğer yaygın hata, daha yüksek kategorideki bir test uzmanının, daha düşük kategorideki bir sorunu otomatik olarak çözdüğünü varsaymaktır. Sertifikasyon test cihazı değerlidir, ancak aşırı bükülme ile sonlandırılan bir jakı veya gevşek bağlantısı olan bir bağlantı panelini onaramaz. Testi yapan kişi semptomu tanımlar; teknisyenin hâlâ işçiliği düzeltmesi gerekiyor. Bu nedenle eğitim ve açık bir kabul prosedürü, cihazın özellikleri kadar önemlidir.
Bir alıcı için sahip olma maliyetini göz ardı etmek de bir hatadır. Kalibrasyon, adaptörler, referans kabloları, onarımlar ve eğitim, bir test cihazının hizmet ömrü boyunca gerçek maliyetini etkiler. Kalibre edilemeyen veya desteklenemeyen daha düşük maliyetli bir ünite, açık servis yolu olan daha yüksek maliyetli bir üniteye göre kesinti süresinde daha pahalı olabilir. Doğru karşılaştırma, tüm kiti ve arkasındaki desteği içerir.
SSS: Bakır Kablo Test Cihazı Soruları
Bakır kablo test cihazı ile sertifikasyon kuruluşu arasındaki fark nedir?
Bakır kablo test cihazı geniş bir terimdir. Bu, basit bir süreklilik kontrol cihazı, bir kablo haritası test cihazı, bir ton ve prob kiti veya bir yeterlilik ünitesi anlamına gelebilir. Sertifikasyon kuruluşu, adlandırılmış bir kablolama standardına göre ölçüm yapan ve resmi bir rapor oluşturan belirli bir test cihazı sınıfıdır. Projenin garanti devri veya üçüncü taraf kabulü gerektirmesi durumunda, sertifikasyon kuruluşu genellikle doğru araçtır. Eğer iş arıza bulma veya hızlı servis kontrolü ise daha basit bir test cihazı yeterli olabilir.
Bakır kablo test cihazı duvarın arkasındaki boşluğu bulabilir mi?
Evet, uzunluk veya zaman alanlı reflektometri işlevi varsa. Test cihazı kabloya bir darbe gönderir ve yansımaya göre arızaya olan mesafeyi tahmin eder. Okuma, yayılma hızı ayarına ve kablo tipine bağlıdır, dolayısıyla teknisyen doğru kablo kütüphanesi girişini seçmelidir. Uzaklık okuması bir röntgen görüntüsü değil, bir tahmindir ancak çoğu zaman duvarın veya tavanın hangi bölümünün açılacağına karar vermek için yeterlidir.
Cat6A ve korumalı bağlantılar için bir test cihazına ihtiyacım var mı?
Kabul ettiğiniz bağlantıyla eşleşen bir test cihazına ihtiyacınız var. Cat6A bağlantıları, Cat5e veya Cat6'ya göre daha sıkı performans gereksinimlerine sahiptir ve korumalı bağlantılar, koruma sürekliliği ve bağlantı kontrolleri sağlar. Temel bir kablo haritası test cihazı pin sırasını doğrulayabilir ancak bağlantının yeterli performans boşluğuna sahip olup olmadığını size söylemez. Proje kabulü için kategoriye ve korumalı konfigürasyona göre derecelendirilmiş bir test cihazı kullanın. Servis çalışmaları için, arıza tespiti amacıyla bir kablo haritası ve uzunluk test cihazı yine de faydalı olabilir.
Bir bağlantı neden kablo haritasını geçiyor ancak PoE'de başarısız oluyor?
Kablo haritası iletken sırasını ve sürekliliğini kontrol eder ancak direnci, ısınmayı veya yük davranışını tam olarak tanımlamaz. Bir bağlantı doğru pin sırasına sahip olmasına rağmen yüksek dirençli bir bağlantıya, dengesiz bir çifte veya akım altında farklı davranan hasarlı bir iletkene sahip olabilir. Direnç ölçümü ve PoE yük testi olan bir test cihazı bu durumu ortaya çıkarabilir. Güç verilen bir cihaz kararsızsa, bağlantıyı yük altında test edin ve çalıştığı bilinen bir bağlantı noktasıyla karşılaştırın.
Bakır kablo test cihazı ne sıklıkla kalibre edilmelidir?
Aralık, üreticiye, test cihazı sınıfına ve proje gereksinimlerine bağlıdır. Sertifika test uzmanlarının genellikle tanımlanmış bir kalibrasyon döngüsü vardır çünkü sonuçları resmi kabul için kullanılabilir. Basit süreklilik ve kablo haritası test cihazları daha uzun veya daha basit bir kontrol sürecine sahip olabilir. Tedarikçiden önerilen aralığı isteyin ve kalibrasyon kaydını test cihazıyla birlikte saklayın. Sonuç, iyi olduğu bilinen bağlantılarda tutarsız görünüyorsa, kabloyu suçlamadan önce kalibrasyonu ve referans kablolarını kontrol edin.
Bir yüklenici satın almadan önce tedarikçiye ne sormalıdır?
Test cihazının neyi ölçtüğünü, hangi kategorileri ve korumalı bağlantıları desteklediğini, hangi adaptörlerin dahil edildiğini, sonuçların nasıl saklandığını ve kalibrasyon ve servisin nasıl ele alındığını sorun. İyi bir tedarikçi süreklilik, yeterlilik ve sertifikasyon arasındaki farkı aynı işlevmiş gibi ele almak yerine açıklayacaktır. Bir distribütör veya toptancı için yedek adaptörlerin, referans kablolarının ve eğitim materyallerinin mevcut olup olmadığını sorun. Bu ayrıntılar tek bir başlık spesifikasyonundan daha önemlidir.
