Doğru boyutu seçmek yama panelleri öncelikle raf alanına, bağlantı noktası yoğunluğu gereksinimlerine ve gelecekteki genişletme planlarına bağlıdır. Standart boyutlar genellikle "U" (raf ünitesi) cinsinden ölçülür; en yaygın olanı 1U 24 bağlantı noktalı bağlantı paneli veya 2U 48 bağlantı noktalı bağlantı panelidir. Bir yama paneli seçerken öncelikle mevcut ve gelecek iki yılda beklenen toplam veri noktası sayısını hesaplayın ve %20 artıklık marjı sağlayın. İkinci olarak, raf derinliğinin ve genişliğinin ağ bağlantı paneliyle uyumlu olduğunu doğrulayın. Son olarak, verimli veri merkezi kablolama yönetimi elde etmek için kablo türüne (örn. Cat6 veya Cat6A) göre uygun kablo yönetim alanını seçin.
Ağ Mimarisinde Patch Panellerin Temel Rolünü Anlamak
Modern veri merkezlerinde ve kurumsal LAN'larda, yama panelleri yalnızca fiziksel bağlantı toplama noktaları değil aynı zamanda ağ esnekliğinin temel taşıdır. Yatay kabloları anahtarlama ekipmanından ayırarak bakım zorluklarını önemli ölçüde azaltırlar.
- Estetik açıdan hoş kablo yönetimi: Rafın içinde "örümcek ağı" etkisini önler.
- Ekipman koruması: Anahtar bağlantı noktalarının sık sık takılıp çıkarılmasından kaynaklanan donanım hasarını azaltır.
- Clear Logic: Ağ arıza konumlarını hızla belirlemek için bir etiket yönetim sistemiyle çalışır.
Patch Panel Boyutunu Seçmek İçin Üç Temel Boyut
1. Liman Yoğunluğu ve Alan Kullanımı
Fiziksel boyutlar rafın kapasitesini doğrudan etkiler.
1U Yükseklik: Genellikle 24 bağlantı noktası sağlayan, küçük ve orta ölçekli ofisler veya uç bilgi işlem düğümleri için uygundur. Raf yüksekliği sınırlıysa, yüksek yoğunluklu (örn. 1U 48 bağlantı noktalı) korumalı bağlantı panelleri daha iyi bir seçimdir.
2U ve Üzeri: Arkada daha büyük ölçekli kablo desteleme ve dağıtımını kolaylaştıran çekirdek sunucu odaları için uygundur.
2. Kablo Standartları ve Fiziksel Uyumluluk
Bağlantı paneli boyutları yalnızca ön genişliği değil aynı zamanda arka kablo yönetim rafının derinliğini de içerir.
Cat6A Gereksinimleri: Cat6A kabloların daha kalın kalınlığı ve daha büyük bükülme yarıçapı nedeniyle, arka kablo yönetim rafına sahip bir modelin seçilmesi önerilir. Bu, daha fazla derinlik alanı kaplar ancak sinyal iletiminin fiziksel sıkıştırmadan etkilenmemesini sağlar.
Modüler ve Sabit: Modüler bağlantı panelleri, fiber optik ve bakır kabloların karışık kurulumuna olanak tanıyarak daha fazla boyut esnekliği sunar.
3. Artıklık ve Gelecekte Genişletilebilirlik
Profesyonel bir ağ planı acil ihtiyaçlarla sınırlı olmamalıdır.
Yedek Oranı: Ağ bağlantı paneli boyutunu belirlerken, "Gerçek bağlantı noktası sayısı ÷ 0,8" formülünü kullanarak toplam bağlantı noktası gereksinimlerini hesaplamanız önerilir.
Isı Dağıtım Alanı: Yoğun kablolar hava akışını engelleyebilir. Yüksek yoğunluklu dağıtımlarda, ısı dağıtımını optimize etmek için bağlantı panelleri arasında yeterli miktarda boş panel ayrılmalıdır.
Patch Panel Seçim Kılavuzu
Hızlı bir karar vermenize yardımcı olmak için senaryoya dayalı bağlantı paneli seçim stratejileri şunlardır:
| Senaryo Türleri | Önerilen bağlantı noktası sayısı: | Önerilen Boyutlar: | Önemli hususlar: |

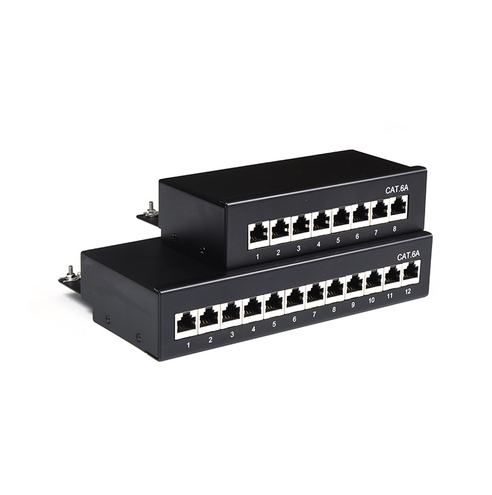

| Küçük Ev/Ofis | 12 - 24 bağlantı noktası | 1U veya Duvara monte | Yer tasarrufu ve kurulum kolaylığı. |
| Orta Ölçekli İşletme Şubesi | 48 - 96 bağlantı noktası | 1U Yüksek yoğunluklu | Güçlü ve zayıf akım parazit koruması (korumalı tipi seçin). |
| Büyük Veri Merkezi | 500 bağlantı noktası veya daha fazlası | 2U/4U Modüler | Yüksek bakım sıklığı; Çalışırken değiştirme ve hızlı etiketleme desteği gerektirir. |
Kablolama Performansını Optimize Etmek İçin Profesyonel Tavsiyeler
Doğru boyutu seçmek is only the first step. To maximize patch panel performance, pay attention to the following details:
Eşleşen Kablo Yöneticileri: Yatay kablo yöneticileri patch panel oranına uygun olmalıdır. Kablonun düzgün bükülmesini sağlamak ve geri dönüş kaybını azaltmak için genellikle 1U patch panel başına 1U kablo yöneticisinin bulunması önerilir.
Renk Kodlaması ve Etiketleme: Dahili ağları, harici ağları ve ses sinyallerini birbirinden ayırmak için farklı renkli bağlantı paneli modülleri kullanın. Açık bir etiketleme sistemi sorun giderme süresini %50'den fazla azaltabilir.
Ekranlama ve Topraklama: Korumalı bir bağlantı paneli seçilirse, yerleşik topraklama barasının rafın topraklama sistemine bağlı olduğundan emin olun; aksi takdirde parazit önleme performansı önemli ölçüde azalacaktır.
Boyut seçimi esasen "mevcut maliyet" ile "gelecekteki bakım zorluğu" arasında bir dengedir. Çok küçük patch paneller daha sonra kablo yönetimi sıkıntısını artıracak, büyük boyutlu panelleri körü körüne takip etmek ise pahalı raf alanını boşa harcayacaktır.
