Kablo yöneticisi nasıl kullanılır？

Kablo Yöneticisinin birmacı

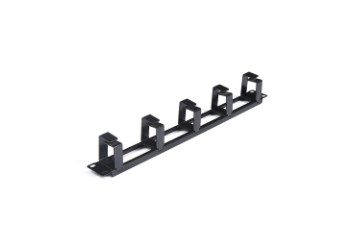

A Kablo Yöneticisi bir sunucu rafı veya ağ muhafazası içindeki kabloları düzenlemek, yönlendirmek ve sabitlemek için tasarlanmış bir donanım aksesuarıdır. Bunu kullanmak için Ethernet, fiber veya güç kablolarınızı belirlenmiş yatay veya dikey kanallardan geçirerek bunları cırt cırtlı kayışlarla veya uygun bükülme yarıçapını ve hava akışını korumak için entegre parmaklarla sabitleyin. Takmak için, kablo yöneticisini sunucu rafınızın dikey montaj raylarına, birlikte verilen kafes somunları ve vidaları kullanarak monte edersiniz; bu, genellikle yatay yöneticiler için 1U (1,75 inç) dikey alan kaplar veya dikey üniteler için yan raylara bağlanır.

Birincil hedef iki yönlüdür: dar virajlardan veya elektromanyetik girişimden kaynaklanan sinyal bozulmasını önlemek için ve Karışık kabloların neden olduğu hava akışı engellerini ortadan kaldırarak soğutma verimliliğini en üst düzeye çıkarmak . Yüksek yoğunluklu veri merkezlerinde uygun kablo yönetimi, soğutma maliyetlerini %15'e kadar azaltabilir ve sorun giderme süresini %50'den fazla azaltabilir.

Kablo Yöneticisi Nasıl Kullanılır: Pratik Bir Kılavuz

Bir kablo yöneticisini etkili bir şekilde kullanmak, kabloları bir kanala doldurmaktan daha fazlasıdır. Ölçeklenebilirliği, hizmet verilebilirliği ve ağ bütünlüğünü sağlamak için stratejik planlamayı içerir. Aşağıda hem yatay hem de dikey kablo yöneticilerini kullanmanın pratik adımları verilmiştir.

Yatay Kablo Yöneticileri (1U veya 2U)

Tipik olarak yama panelleri veya anahtarlar arasına monte edilen yatay yöneticiler, ön taraf yamalama için birincil dağıtım noktası görevi görür.

• Yönlendirme: Bağlantı kablolarını anahtar bağlantı noktasından yöneticinin ön "parmaklarından" veya kapalı kanallardan geçirin. Açıktaki gevşekliği en aza indirmek için kabloların yöneticiden doğrudan bitişik bağlantı paneli bağlantı noktalarına çıktığından emin olun.
• Bükülme Yarıçapı Koruması: Fiber optik kablolar için bükülme yarıçapının 30 mm'nin (1,18 inç) altına düşmediğinden emin olun. Bu yarıçapı korumak için yönetici tarafından sağlanan belirlenmiş makaraları veya kavisli parmakları kullanın. Bükülme yarıçapının aşılması, mikro bükülmelere neden olabilir ve bu da zayıflamayı olay başına 0,5 dB'ye kadar artırır.
• Ayrışma: Fiziksel stresi ve paraziti önlemek için bakır (Cat6/Cat6a) kabloları fiber kablolardan ayırın. Çoğu yöneticinin farklı bölgeler oluşturmanıza olanak tanıyan çıkarılabilir kapakları vardır.

Dikey Kablo Yöneticileri (Parmak Kanalı)

Dikey yöneticiler, yukarıdan aşağıya uzanan, anahtarlara, sunuculara veya omurga altyapısına bağlanan toplu kablolamayı yönetmek için rafın yanlarına monte edilir.

• Omurga Yönlendirme: Birden fazla yatay yöneticiden gelen kabloları birleştirmek için dikey yöneticiyi kullanın. Aktif ekipmana bağlanmak için kabloları rafın önünden arka veya yan kanallara yönlendirin.
• Gevşeklik Yönetimi: Fazla kablo uzunluğunu ekipmanın arkasına sarmak yerine dikey yöneticide saklayın. Çalışmalar, dikey yöneticilerde uygun gevşeklik yönetiminin, gevşek demetlere kıyasla hava akışı kısıtlamasını %20'ye kadar azalttığını göstermektedir.
• Etiketleme: Dikey kanaldan geçirmeden önce daima kablonun her iki ucunu etiketleyin. Bu, devre takibi için ortalama Ortalama Onarım Süresini (MTTR) 30 dakikadan 5 dakikanın altına düşürür.

Kablo Yöneticisi Nasıl Kurulur: Adım Adım

Kurulum basit bir mekanik işlemdir ancak rafın yapısal bütünlüğünü ve kurulumun uzun ömürlülüğünü sağlamada hassasiyet önemlidir. İster 4 direkli sunucu rafıyla ister 2 direkli ağ rafıyla çalışıyor olun, aşağıdaki adımlar geçerlidir.

Adım 1: Montaj Konumunu Belirleyin

Yatay yöneticiler için genellikle aktif bileşenler arasına kurulurlar (örneğin, U1'de Anahtar, U2'de Kablo Yöneticisi, U3'te Bağlantı Paneli). Dikey yöneticiler için, genellikle çiftler halinde (sol ve sağ) raf çerçevesinin yan tarafına monte edilirler.

Adım 2: Raf Raylarını Hazırlayın

Rafınızın kare delikler (sunucu rafları için ortak) veya dişli delikler (telekom rafları için ortak) kullanıp kullanmadığını belirleyin. Kare delikler için kafesli somunları belirlenen montaj boşluklarına takın. Kaymayı önlemek için kafes somunlarının rayın iç tarafındaki yaylı klipsle yönlendirildiğinden emin olun.

Adım 3: Üniteyi Sabitleyin

Kablo yöneticisinin montaj braketlerini deliklerle hizalayın. Montaj vidalarını (genellikle M6 veya 12-24) takın ve başlangıçta elle sıkın. Hizalveıktan sonra, tam oturacak şekilde torkla sıkın. aşırı sıkma, özellikle yüksek yoğunluklu plastik ünitelerde dişlerin soyulması veya kasanın eğrilmesine neden olabilir.

Kablo Yöneticisi Hakkında SSS: Yaygın Sorunların Ele Alınması

Aşağıda, sektördeki en iyi uygulamalara ve üretim standartlarına dayalı kesin yanıtlarla kablo yönetimiyle ilgili en sık sorulan sorular yer almaktadır.

1. "Lacer bar" ile "parmak kanalı" arasındaki fark nedir?

Bağlama çubuğu, öncelikle demetleri Velcro ile sabitlemek için kullanılan ve ayrı bir kablo ayrımı sunmayan basit bir metal çubuktur. Parmak kanalında (standart Kablo Yöneticisi), kabloları ayıran ayrı "parmaklar" veya halkalar bulunur. üstün bükülme yarıçapı kontrolü sağlar ve bitişik kabloları rahatsız etmeden bireysel kablo hareketlerine izin verir.

2. Kablo yöneticileri ile aktif ekipman arasında ne kadar boşluk bırakmalıyım?

İdeal olarak, her bağlantı paneli veya anahtarın hemen yanına (üstüne veya altına) bir 1U kablo yöneticisi takın. Yoğun fiber kurulumları için sıklıkla 2U yöneticisi tercih edilir. Yönetici kapılarının önünde 1 inç (25 mm) açıklık bırakılması, önden arkaya soğutma sistemleri için uygun hava akışını sağlar.

3. Yüksek yoğunluklu fiber için plastik kablo yöneticilerini kullanabilir miyim?

Evet, ancak plastiğin alev geciktirici sınıfına (UL 94V-0) sahip olduğundan emin olmalısınız. Simante tarafından üretilenler gibi yüksek kaliteli plastik yöneticileri, yapısal bütünlüğü korurken yüksek yoğunluklu elyafı işleyecek şekilde tasarlanmıştır. Sismik sertifikasyon gerektiren tesislerde, daha yüksek gerilme mukavemetleri nedeniyle (tipik olarak >500 lbs yük kapasitesi) metal dikey yöneticiler önerilir.

4. Kablo yöneticilerinin özel boyutları var mı?

Kesinlikle. Profesyonel bir üretici olarak Yuyao Simante Network Communication Equipment Co., Ltd., özel yapım Kablo Yöneticileri konusunda uzmanlaşmıştır. Üzerinde 10 düzenli ve özelleştirilmiş üretim hattı ve 10 takım tam otomatik enjeksiyon kalıplama makinesi , veri merkezinizin estetik ve mekansal gereksinimlerine tam olarak uyacak şekilde belirli derinliklerde, renklerde (örneğin siyah, beyaz, özel RAL kodları) ve materyallerde yöneticiler üretebiliriz. Tesisimiz istikrarlı bir yıllık üretime sahiptir. 9 milyon adet büyük ölçekli dağıtımlar için ölçeklenebilirlik sağlar.

Kalite Neden Önemlidir: Mühendislik ve Destek

Yüksek kaliteli bir Kablo Yöneticisinin seçilmesi toplam sahip olma maliyetini etkiler. Alt ünitelerde kablo kılıflarına zarar veren keskin kenarlar veya zamanla kırılgan hale gelen plastikler bulunabilir. Simante'nin yaklaşımı, olgun bir araştırma ve geliştirme sistemi aracılığıyla kalitenin tasarım kaynağında garanti edilmesini sağlar.

Özel bir ekiple 10'dan fazla mühendis ve 30'un üzerinde tam zamanlı teknik personel , sürekli iyileştirmeye odaklanıyoruz. Fabrikamız kullanıyor 10 takım tam otomatik enjeksiyon kalıplama makinesi and 20 semi-automatic units parmaklar arasındaki mesafe gibi kritik boyutlarda tutarlılık sağlamak için (yüksek yoğunluklu RJ45 jaklarına uyum sağlamak için genellikle 1,2 inç).

Simante, müşteri gereksinimlerini karşıladığından emin olmak için müşterilere özel entegre çözümler sunar. İster basit bir 1U yatay yöneticiye ister hiper ölçekli bir veri merkezi için karmaşık özel bir dikey çözüme ihtiyacınız olsun, gelişmiş Cable Manager fabrika altyapısı, projenizi tasarımdan teslimata kadar destekler.

• Üretim Kapasitesi: Büyük ölçekli tedarikleri desteklemek için yılda 9 milyon adet.
• Otomasyon: 8 otomatik kurulu makine tutarlı montaj kalitesi sağlar.
• Özelleştirme: Tasarım, geliştirme, satış ve servisi birleştiren eksiksiz ağ kablolama çözümleri.

Güvenilir bir üreticinin mühendislik kablo yönetimine yatırım yaparak ağ altyapınızın tüm yaşam döngüsü boyunca ölçeklenebilir, servis verilebilir ve verimli kalmasını sağlarsınız.
