Yapısal kablolama sistemi, bir bina veya veri merkezi içindeki ses, veri ve fiber optik bağlantıları düzenlemek için yama panelleri, kilit taşı jakları, ön paneller ve konektörler kullanan stveartlaştırılmış bir ağ altyapısıdır. Yapısal kablolama sistemi, tek tek kabloları doğrudan uç cihazlara yönlendirmek yerine, kabloları, bağlantıların ağın geri kalanını rahatsız etmeden test edilebildiği, yeniden düzenlenebildiği veya genişletilebildiği bağlantı paneli veya fiber dağıtım paneli gibi merkezi dağıtım noktalarına yönlendirir. Bu yaklaşım, aşağıdakiler de dahil olmak üzere geniş çapta başvurulan standartlarla tanımlanır: ANSI/TIA-568 and ISO/IEC 11801 , Cat5e, Cat6 ve Cat6a gibi bakır kategorileri için performans gereksinimlerinin yanı sıra fiber optik konektörler için referans verilen test kriterlerini belirten standartlar. İyi planlanmış bir yapısal kablolama sistemi tipik olarak bakır bağlantı panellerinden, RJ45 kilit taşı jaklarından, ağ ön panellerinden ve fiber optik bağlantı panellerinden oluşturulmuş bir ağ kablolama çözümünü birleştirir ve hepsi Ethernet, ses ve video trafiğini desteklemek için birlikte çalışır. Bu bileşenler genellikle ortak mekanik standartları takip ettiğinden, farklı üretim süreçlerindeki yapısal kablo ürünleri genellikle aynı raf veya duvar muhafazası içinde karıştırılabilir, bu da uzun vadeli bakımı ve gelecekteki yükseltmeleri kolaylaştırır.
Fiber optik patch paneller, bir ağın bakır kabloların uzunluk sınırlarını aşması gerektiğinde veya omurga ve veri merkezi bağlantıları için ek bant genişliği gerektirdiğinde bu çerçevede merkezi bir rol oynar. Bazen ODF bağlantı paneli veya fiber dağıtım paneli olarak da adlandırılan fiber optik bağlantı paneli, gelen fiber optik kabloların anahtarlara, sunuculara veya diğer ağ ekipmanlarına devam eden bağlantı kablolarına eklendiği veya bağlandığı noktadır. Aşağıdaki bölümlerde yapısal kablolama bileşenlerinin nasıl seçildiği, bir fiber optik bağlantı panelinin tipik olarak nasıl yapılandırıldığı ve hangi kurulum uygulamalarının bir ağ kablolama çözümünün hem bakır hem de fiber optik segmentlerinin zaman içinde güvenilir bir şekilde çalışmasını sağlamaya yardımcı olduğu ele alınmaktadır.
Yapısal Kablolama Sisteminin Temel Bileşenleri
Yapısal bir kablolama sistemi genellikle her biri tanımlanmış mekanik ve elektrik gerekliliklerini karşılamak üzere üretilen az sayıda bileşen kategorisi halinde düzenlenir. Aşağıdaki tablo, bağlantı paneli türleri, kilit taşı jakları, ön paneller ve konektör donanımı da dahil olmak üzere bu makale boyunca atıfta bulunulan birincil yapısal kablolama sistemi bileşenlerini özetlemektedir. Her yapısal kablolama ürünü bileşeninin rolünü anlamak, kurulumcuların uyumlu parçaları seçmesine ve tesis yöneticilerinin gelecekteki büyüme için kapasite planlamasına yardımcı olur. Çoğu ticari kurulumda bu bileşenler, konnektörlerdeki gerilimi azaltmak için kablolar özel yönetim tepsilerinden yönlendirilerek duvara montaj veya rafa montaj muhafazası içinde birleştirilir.
| Bileşen | Tipik İşlev | Ortak Varyantlar |
|---|---|---|
| Yama Paneli | Yatay kablolama için sabit bir sonlandırma noktası sağlar ve ara kablolar kullanılarak hızlı yeniden yapılandırmaya olanak tanır | Boş patch panel, patch panel cat6, fiber optik patch panel, ODF paneli |
| Kilit Taşı Jakı | Bağlantı paneli veya ön panel ucundaki ayrı bir kablo hattını sonlandırır ve standart bir kilit taşı açıklığına oturur | Keystone jakı cat6, rj45 keystone jakı, korumalı ve korumasız versiyonlar |
| Ön panel | Duvar prizinde veya kablolama hattının çalışma alanı ucunda bir veya daha fazla kilit taşı jakı bulunur | Tek bağlantı noktalı, çift bağlantı noktalı ve çok bağlantı noktalı ağ yüz plakası |
| RJ45 Konektörü | Kilit taşı jakına, bağlantı paneli bağlantı noktasına veya ağ cihazına bağlantı için bükümlü çift bakır kabloyu sonlandırır | RJ45 erkek konnektör, korumalı RJ45 konnektör |
| Fiber Optik Patch Panel / ODF | Fiber eklerini veya konektörlerini organize eder ve korur, dış tesis fiberi ve bağlantı kabloları arasında bir arayüz sağlar | 12 - 96 arası çekirdek panel, SC, LC, FC ve ST adaptör tipleri |
Fiber Optik Patch Panel Tasarımı, Bağlantı Noktası Yapılandırmaları ve Raf Montaj Seçenekleri
Genellikle ODF paneli olarak kısaltılan bir fiber optik bağlantı paneli ve bir optik dağıtım çerçevesi, fiber bağlantılarını düzenlemek için kullanılan yakından ilişkili ekipmanı tanımlamaktadır, ancak terimler bazen bölgeler ve tedarikçiler arasında biraz farklı şekilde kullanılmaktadır. Genel kullanımda, bir fiber bağlantı paneli, sınırlı sayıda bağlantı noktasını tutan, genellikle bir telekom odası, zemin dağıtım dolabı veya küçük veri merkezinde kullanılan, kompakt bir rafa monte veya duvara monte muhafazayı ifade eder. Bir ODF paneli genellikle daha yüksek fiber sayılarını yönetmek için merkezi bir ofiste, ana uçta veya daha büyük veri merkezinde kullanılan, genellikle birden fazla çıkarılabilir tepsiye sahip daha büyük bir çerçeveyi tanımlar. Hem fiber ODF hem de standart fiber panel, füzyon eklerini veya konnektörlü fiberi korumak, gelen ve giden fiber çekirdeklerini dağıtmak ve test ve yama için sabit, etiketli bir nokta sağlamak olan aynı temel işlevi yerine getirir. Terminoloji farklılık gösterdiğinden, bir fiber dağıtım panelini değerlendiren alıcılara, yalnızca ürün adına güvenmek yerine genellikle bağlantı noktası sayısını, tepsi yapılandırmasını ve konektör türünü onaylamaları önerilir.
Fiber optik bağlantı panelleri genellikle 12, 24, 48 ve 96 çekirdekli konfigürasyonlarda üretilir; bazı yüksek yoğunluklu fiber optik bağlantı paneli tasarımları, veri merkezi uygulamaları için daha da yüksek sayıları destekler. Bağlantı noktası sayısı genellikle muhafazanın raf ünitesi yüksekliğiyle eşleştirilir; çünkü her 1U raf alanı, adaptör türüne ve tepsi tasarımına bağlı olarak genellikle belirli sayıda adaptör konumunu barındırabilir. 24 bağlantı noktalı fiber optik bağlantı paneli, daha küçük telekomünikasyon odaları ve FTTH dağıtım noktaları için yaygın bir seçimdir; veri merkezi ve merkezi ofis omurga uygulamaları için ise daha yüksek bağlantı noktası sayıları daha çok seçilir. Rafa monteli fiber optik patch panel tasarımları standart 19 inçlik ekipman rafına kurulum için tasarlanmıştır; duvara monteli versiyonlar ise zemin dağıtım kutuları veya tam rafın pratik olmadığı FTTH erişim noktaları gibi daha küçük alanlarda kullanılır.

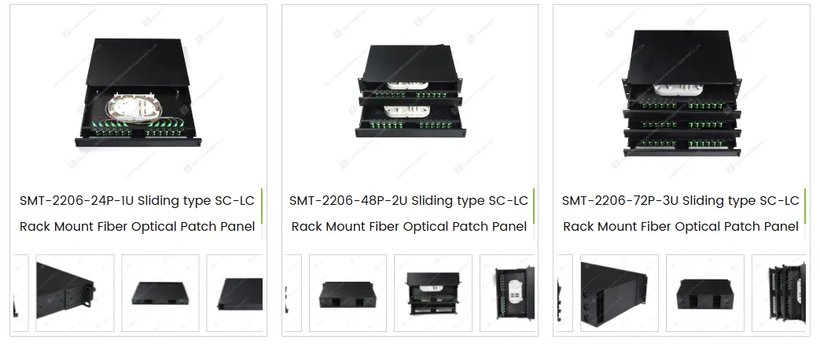

Yukarıdaki fotoğraf, Yuyao Simante Network Communication Equipment Co., Ltd tarafından üretilen raf montajlı fiber optik bağlantı paneli serisini göstermektedir ve bağlantı noktası sayısının muhafaza yüksekliğine göre nasıl ölçeklendiğini göstermektedir. 1U sürümü 24 bağlantı noktası, 2U sürümü 48 bağlantı noktası ve 3U sürümü 72 bağlantı noktası barındırır; paneli raftan çıkarmadan ön tepsinin birleştirme, yamalama ve bakım için dışarı doğru uzanmasına olanak tanıyan kayan çekmece tasarımı izlenir. Her ünite, fiberin bükülme yarıçapını korumaya ve servis sırasında fiberin hasar görmesi riskini azaltmaya yardımcı olmak için çekmecenin içine yerleştirilmiş ekleme tepsileri ve fiber yönetim özellikleriyle birlikte ön panele monte edilmiş SC veya LC adaptörlerini kullanır. Bu tip kayar tip SC LC fiber bağlantı paneli ODF'nin amacı, teknisyenlerin bağlantı noktalarına ve konektörlere tekrar tekrar fiziksel erişime ihtiyaç duyduğu ortamlardaki hareketleri, eklemeleri ve değişiklikleri basitleştirmektir. Bu tür rafa monte fiber optik patch panel ürünleri genellikle organize, servis verilebilir fiber sonlandırmanın gerekli olduğu telekom odaları, veri merkezleri, ISP merkez ofisleri ve FTTH dağıtım noktalarına kurulur.
Keystone Jack ve Patch Panellerle Kullanılan Bakır Kablolama Kategorilerinin Bant Genişliği Performansı
Bakır yapısal kablolama performansı, ANSI/TIA-568 ve ISO/IEC 11801 kapsamında oluşturulan ve her kablo ve bağlantı donanımı kategorisi için minimum frekans bant genişliğini belirten kategori derecelendirmeleriyle tanımlanır. Bu standartlara göre Kategori 5e kablolama şu şekilde derecelendirilmiştir: 100 MHz , Kategori 6 kablolama şu şekilde derecelendirilmiştir: 250 MHz , Kategori 6a kablolama şu şekilde derecelendirilmiştir: 500 MHz ve Kategori 8 kablolama şu şekilde derecelendirilmiştir: 2000 MHz . Bir bağlantı paneli, bir Cat6 kilit taşı jakı ve bir RJ45 kilit taşı jakı aynı kanalın parçası olduğundan, bağlantı paneli cat6 bağlantı noktasından kilit taşı jakı cat6 sonlandırmasına ve ekipman ucundaki RJ45 erkek konnektöre kadar bağlantıdaki her bileşenin, bağlantının amaçlandığı gibi performans göstermesi için kategori derecelendirmesini karşılaması veya aşması gerekir. Aşağıdaki grafik, bu kategorilerde bant genişliği kapasitesinin nasıl arttığını göstermektedir; bu, birçok kurumsal ağ kablolama çözümü tasarımının yeni kurulumlar için neden Kategori 6 ve Kategori 6a donanımına yöneldiğini açıklamaya yardımcı olur. Uyumsuz bileşenler tüm bağlantının ulaşılabilir bant genişliğini sınırlayabildiğinden, kurulu kabloyla aynı veya daha yüksek kategoride derecelendirilen bağlantı paneli ve kilit taşı jakı donanımının seçilmesi, yapısal kablolama ürünleri üreticileri ve kurulumcuları arasında yaygın olarak takip edilen bir uygulamadır.
Yukarıdaki grafik, ANSI/TIA-568 ve ilgili ISO/IEC 11801 belgeleri tarafından tanımlanan dört ortak bakır kablolama kategorisinin minimum bant genişliği derecelendirmesini karşılaştırmaktadır. Hala birçok eski ofis kurulumunda bulunan Kategori 5e, 100 MHz bant genişliğini destekler ve genellikle standart kablo uzunluklarında Gigabit Ethernet ile ilişkilendirilir. Kategori 6 bu rakamı ikiye katlayarak 250 MHz'e çıkarır ve daha kısa kanal uzunluklarında 10 Gigabit Ethernet'i destekleyebilir; bu da Cat6 keystone jakı ve bağlantı paneli cat6 donanımının yeni ağ kablolama çözümü projelerinde yaygın olarak belirtilmesinin bir nedenidir. Kategori 6a, bant genişliğini 500 MHz'e kadar genişletir ve yabancı karışmanın daha sıkı kontrolünü sağlayarak, 10 Gigabit Ethernet'in standardın izin verdiği 100 metrelik kanal uzunluğunun tamamında çalışmasına olanak tanır. 2000 MHz olarak derecelendirilen Kategori 8, genel ofis kablolaması yerine esas olarak çok kısa veri merkezi bağlantıları için tasarlanmıştır. Ağlar yükseltildikçe bant genişliği gereksinimleri artma eğilimi gösterdiğinden, birçok tesis yöneticisi, ürün yelpazesi aynı kaplama alanında Cat6'dan Cat6a donanımına net bir yükseltme yolu sunan bağlantı paneli ve kilit taşı jakı üreticilerini arar.
Fiber Optik Patch Paneller için Konnektör Tipleri: SC, LC, FC ve ST
Fiber optik bağlantı panelleri, en yaygın olarak SC, LC, FC ve ST olmak üzere az sayıda standartlaştırılmış konektör ve adaptör türü etrafında oluşturulmuştur. SC konektörleri, itmeli çekmeli kilitleme mekanizması ve nispeten büyük 2,5 milimetrelik halka kullanır ve telekom ve kurumsal fiber dağıtım paneli uygulamalarında yaygın olarak kalır. LC konnektörleri, benzer mandal stiline sahip daha küçük 1,25 milimetrelik bir yüksük kullanır; bu, aynı panel genişliğindeki SC konnektörlerinin port yoğunluğunun kabaca iki katına izin vererek LC'yi yüksek yoğunluklu fiber optik bağlantı paneli veri merkezi tasarımları için sık tercih haline getirir. FC konektörleri, güvenli bir mekanik bağlantı sağlayan dişli bir kaplin kullanır ve titreşim direncinin öncelikli olduğu bazı dış tesis ve test ortamlarında hala belirtilir. ST konnektörleri yaylı bir döner kilit mekanizması kullanır ve eski çok modlu fiber optik bağlantı paneli dağıtımlarında tarihsel olarak yaygındı, ancak daha yeni projeler daha çok SC veya LC donanımını belirtir.
Bu konnektör türlerinin optik performansı genel olarak burada referans verilen kriterlere göre değerlendirilir. Telcordia GR-326-CORE ve tek modlu fiber optik konnektörlerin ekleme kaybı, geri dönüş kaybı ve mekanik dayanıklılığına ilişkin test yöntemlerini açıklayan IEC 61753-1. Birden fazla konektör üreticisi arasında referans verilen yayınlanmış endüstri kıyaslamaları, normal birleştirme koşulları altında fabrikada sonlandırılmış SC, LC ve FC konektörleri için yaklaşık 0,2 ila 0,3 dB aralığındaki tipik maksimum ekleme kaybını genellikle tanımlar. Geri dönüş kaybı performansı, yayınlanmış kaynakların aynı kategorisine dayalı olarak genellikle UPC cilalı konnektörler için 50 dB veya daha yüksek, APC cilalı konnektörler için 60 dB veya daha yüksek olarak değerlendirilir. Mekanik dayanıklılık, Telcordia GR-326-CORE tarzı dayanıklılık testi kapsamında sıklıkla minimum 500 birleştirme döngüsüyle kıyaslanır. Gerçek performans üreticiye, yüksük kalitesine ve saha kullanımına göre değişebileceğinden, bu rakamlar herhangi bir spesifik ürün için garanti edilen değerlerden ziyade genel olarak referans verilen endüstri kıyaslamalarını temsil etmektedir.
Yukarıdaki grafik, Telcordia GR-326-CORE gibi yayınlanmış endüstri test kriterlerine dayalı olarak, SC, LC, FC ve ST konnektör türleri için desibel cinsinden yaygın olarak referans verilen maksimum ekleme kaybı kıyaslamalarını sunmaktadır. SC, LC ve FC konektörleri, normal koşullar altında uygun şekilde sonlandırıldığında ve birleştirildiğinde sıklıkla 0,3 dB civarındaki maksimum ekleme kaybı ölçütleriyle ilişkilendirilir. İtme çekme veya dişli arayüz yerine çevirmeli kilitleme bağlantısına dayanan ST konektörleri, hizalama toleransındaki farklılıklar nedeniyle daha çok 0,5 dB civarında biraz daha yüksek tipik bir kıyaslamayla ilişkilendirilir. Daha düşük ekleme kaybı genellikle her bağlantı noktasında daha az optik sinyal kaybı anlamına gelir; bu, tek bir bağlantı boyunca birden fazla ekleme ve yama noktası içeren fiber ODF ve fiber dağıtım paneli uygulamalarında daha önemli hale gelir. Bu rakamlar, belirli bir konnektör grubu için garanti edilen spesifikasyonlardan ziyade genel endüstri kıyaslamaları olup, gerçek sonuçlar yüksük cila kalitesine, temizleme uygulamalarına ve birleştirme döngüsü sayısına bağlıdır. Uzun bir omurga çalışması için bir fiber bağlantı paneli veya yüksek yoğunluklu bir fiber optik bağlantı paneli veri merkezi düzeni planlayan ağ tasarımcıları, genellikle tüm bağlantı noktalarındaki kümülatif ekleme kaybını genel bağlantı bütçesi hesaplamalarına dahil eder.
Raf Montajlı Fiber Optik Bağlantı Paneli Tasarımında Ölçeklenebilir Bağlantı Noktası Yoğunluğu
Raf montajlı fiber optik bağlantı paneli muhafazaları genellikle standart raf birimleri halinde boyutlandırılır; genellikle 1U, 2U veya 3U olarak kısaltılır ve bağlantı noktası sayısı, dikey raf alanının her bir birimine kaç adaptör konumu ve ekleme tepsisinin sığdığına göre ölçeklenir. Bu makalenin başlarında atıfta bulunulan kayar tepsili fiber optik bağlantı paneli serisi, bu modeli takip ederek 1U muhafazada 24 bağlantı noktası yapılandırması, 2U muhafazada 48 bağlantı noktası yapılandırması ve 3U muhafazada 72 bağlantı noktası yapılandırması sunar. Bu tür bir ölçeklendirme, genel panel tasarımını veya adaptör türünü değiştirmeden, daha küçük bir telekom odası için 24 bağlantı noktalı rafa monte fiber optik bağlantı paneli veya bir veri merkezi omurgası için daha yüksek bağlantı noktası sayılı bir panel seçerek, bir tesisin kablolama kapasitesini önceden planlamasına olanak tanır. Bu tasarımda her ek raf ünitesi orantılı sayıda bağlantı noktası eklediğinden, planlamacılar her proje boyutu için tamamen farklı bir fiber panel ürün serisini değerlendirmek yerine raf alanı bütçesine göre gelecekteki kapasite ihtiyaçlarını tahmin edebilir.
Yukarıdaki grafik, bu makalede atıfta bulunulan 1U, 2U ve 3U yapılandırmalarına dayalı olarak temsili bir kayan tepsili fiber optik bağlantı paneli serisi için bağlantı noktası sayısının raf ünitesi yüksekliğiyle nasıl ölçeklendiğini gösterir. 1U muhafazada 24 bağlantı noktası, 2U muhafazada 48 bağlantı noktası ve 3U muhafazada 72 bağlantı noktası bulunur; bu, bu özel sürgülü çekmece tasarımında her ilave raf yüksekliği birimi için 24 bağlantı noktasının orantılı bir artışını yansıtır. Bu tür öngörülebilir ölçeklendirme, bir fiber bağlantı paneli seçeneğini, bağlantı noktalarını daha az verimli bir şekilde paketleyebilen veya ekleme erişimi için kayan bir tepsiye sahip olmayan alternatif panel stilleri ile karşılaştırırken kullanışlıdır. Sınırlı raf alanına sahip tesisler, belirli bir fiber sayısını sonlandırmak için gereken muhafaza sayısını azalttığı için genellikle raf birimi başına daha yüksek bağlantı noktası yoğunluğunu tercih eder. Aynı zamanda, çok yüksek bağlantı noktası yoğunluklu paneller, minimum bükülme yarıçapının korunmasına yardımcı olmak için dikkatli bir dahili fiber yönetimi gerektirir; bu nedenle, bir fiber dağıtım paneli seçerken bağlantı tepsisi tasarımı ve kablo yönlendirme özelliklerinin yanı sıra bağlantı noktası sayısı da dikkate alınması gereken faktörlerden yalnızca biridir.
Yapısal Kablolamayı ve Fiber Dağıtım Dağıtımını Şekillendiren Endüstri Trendleri
Patch paneller, keystone jaklar ve fiber optik patch paneller de dahil olmak üzere yapısal kablolama sistemi bileşenlerine olan talep, son yıllarda veri merkezlerinin, bulut altyapısının ve evden eve dağıtımların sürekli olarak genişletilmesiyle şekillendi. Bir sektör pazarı araştırma raporuna göre, küresel yapısal kablolama pazarının 2025 yılında 20 milyar ABD dolarını aşacağı tahmin ediliyor; 2030'ların ortalarına kadar öngörülen bileşik yıllık büyüme oranı, büyük ölçüde veri merkezi ve bulut altyapısının genişlemesine bağlanıyor. Aynı pazar analizi kategorisi, yerel alan ağı uygulamalarının tarihsel olarak gelir bazında kurulu yapısal kablolama hacminin çoğunluğunu oluşturduğunu, kuruluşlar sunucu ve depolama kapasitesini genişletmeye devam ettikçe veri merkezi uygulamalarının daha hızlı büyüyen segmentlerden birini temsil ettiğini belirtmiştir. Eve kadar fiber programları da FTTH fiber dağıtım paneli çözümlerine olan talebin artmasına katkıda bulunmuştur, çünkü her yeni abone bağlantısı tipik olarak dış tesis fiberi ile müşteri tesisleri arasındaki bir dağıtım panelinde özel bir ekleme veya yama noktası gerektirir. Bu eğilimler, ağlar bakır ve fiber segmentleri boyunca paralel olarak genişlemeye devam ettikçe, Cat6 kilit taşı jakı ve bağlantı paneli donanımı gibi bakır odaklı yapısal kablo ürünlerinin ve fiber optik bağlantı paneli ürünlerinin büyük olasılıkla alakalı kalacağını göstermektedir.
Yukarıdaki grafik, tek bir doğrulanmış küresel nüfus sayımı yerine yayınlanmış pazar araştırması tahminlerine dayalı olarak, uygulama kategorisine göre yapısal kablolama dağıtımının yaklaşık dağılımını göstermektedir. Tipik ofis ve kurumsal ortamları kapsayan yerel alan ağı dağıtımları, tarihsel olarak yapısal kablolama hacminin en büyük tek payını temsil etmiştir; bu, sıradan ticari binalardaki patch panellerin, kilit taşı jaklarının ve ön panellerin geniş varlığıyla tutarlıdır. Veri merkezi uygulamaları daha küçük ancak genel olarak daha hızlı büyüyen bir payı temsil ediyor ve bu durum, çoğunlukla fiber optik bağlantı paneli ve yüksek yoğunluklu fiber dağıtım paneli ürünlerine daha fazla dayanan daha yüksek yoğunluklu sunucu odalarına ve bulut altyapısına doğru geçişi yansıtıyor. Geriye kalan pay ise bölgeye ve proje türüne göre önemli ölçüde farklılık gösteren endüstriyel, konut ve özel telekomünikasyon ortamları gibi diğer uygulamaları içermektedir. Piyasa tahminleri araştırma sağlayıcıları arasında farklılık gösterdiğinden, burada gösterilen yüzdeler, belirli bir yıl veya bölge için kesin bir rakam yerine, göreceli ölçeğin genel bir örneği olarak okunmalıdır. Bu genel model, birçok yapısal kablolama ürünü üreticisinin, fiber optik patch panel ve ODF panel ürünlerinin yanı sıra hem bakır patch panel hem de keystone jak donanımını kapsayan paralel ürün gruplarını sürdürmesinin bir nedenidir.
Patch Paneller, Ön Paneller ve Kilit Taşı Jakları için Kurulum Uygulamaları
Yapısal kablolama sistemi bileşenlerinin kurulumu, projenin bir bakır bağlantı paneli, bir ağ ön paneli veya bir fiber optik bağlantı paneli içermesine bakılmaksızın genellikle benzer bir sırayı takip eder, ancak özel sonlandırma yöntemi bakır ve fiber ortam arasında farklılık gösterir. Aşağıdaki adımlar, ticari kablolama projelerinde yaygın olarak izlenen genel kurulum sırasını açıklamaktadır; ancak yerel yasalar, kablo üreticisi talimatları ve proje spesifikasyonları her zaman genel açıklamalara göre öncelikli olmalıdır.
- Kurulum başlamadan önce kablo yollarını planlayın ve her kablonun her iki ucunu etiketleyin; böylece bağlantı paneli cat6 bağlantı noktasındaki veya fiber panel adaptöründeki bağlantı, ilgili ağ ön plakası veya duvar priziyle eşleşir.
- Panelin arka tarafında kablo bükülme yarıçapı için yeterli alan bırakarak bağlantı panelini, boş bağlantı paneli doldurma plakalarını ve kablo yönetim donanımını rafın veya duvar muhafazasının içine monte edin.
- Jak üreticisi tarafından belirtilen sonlandırma aracını kullanarak her bir bakır kabloyu bir Cat6 kilit taşı jakına veya RJ45 kilit taşı jakına sonlandırın, ardından tamamlanan kilit taşı jakını yama paneline veya ağ ön paneli açıklığına oturtun.
- Bir fiber optik bağlantı paneli için, gelen fiberi ekleme tepsisine veya adaptör konumuna yönlendirin, füzyon eklemeyi veya konektörleştirmeyi tamamlayın ve kablo türü için belirtilen minimum bükülme yarıçapının korunmasına yardımcı olmak için tepsinin içindeki fazla fiber uzunluğunu giydirin.
- Tamamlanan her bağlantıyı, bağlantıyı hizmete sokmadan önce uygun bir kablo sertifikası test cihazı veya optik kayıp test seti ile test edin ve sonuçları gelecekte referans olarak kullanmak üzere kaydedin.
- Planlama aşamasında oluşturulan belgelerle eşleşecek şekilde bağlantı panelinin, ön panelin ve fiber panel bağlantı noktalarının ön kısmını net bir şekilde etiketleyin.
Fiber ve Bakır Kablolama Bileşenleri için Uyumluluk Konuları
Yapısal kablolama sistemi bileşenleri birçok farklı üretici tarafından üretildiğinden uyumluluk genellikle tek bir özel tasarım yerine ortak mekanik ve elektrik standartlarına bağlılık yoluyla sağlanır. Keystone jakları, ister Cat6 kilit taşı jakı ister genel rj45 kilit taşı jakı olarak tanımlansın, standartlaştırılmış bir kilit taşı ayak izine göre üretilmiştir, bu nedenle farklı yapılandırılmış kablo ürünleri bileşen serilerinden gelen jaklar genellikle aynı bağlantı paneline veya ağ ön panel açıklığına yerleştirilebilir. Fiber uygulamalarında uyumluluk, temel ayak izi yerine adaptör ve konektör tipine odaklanır; bu nedenle, SC adaptörleriyle doldurulmuş bir fiber optik bağlantı paneli genellikle SC sonlandırılmış bağlantı kabloları ve pigtaillerle uyumludur; LC doldurulmuş bir panel, muhafazayı hangi fiber panel üreticisinin ürettiğine bakılmaksızın LC sonlandırılmış kablolar gerektirir. Yeni bir proje için bir fiber optik bağlantı paneli tedarikçisini, bir ODF bağlantı paneli üreticisini veya raf montajlı fiber bağlantı paneli fabrikasını değerlendiren alıcılara, genellikle sipariş vermeden önce adaptör tipini, bağlantı noktası sayısını ve raf ünitesi yüksekliğini mevcut kablolama tesislerine göre doğrulamaları önerilir, çünkü uyumsuz konnektör türleri adaptör dönüşümü olmadan eşleştirilemez. Bu ayrıntıların önceden onaylanması, yeniden çalışmayı önlemeye yardımcı olur ve mevcut bir ağ kablolama çözümünü ek bağlantı paneli, kilit taşı jakı veya fiber optik bağlantı paneli kapasitesiyle genişletirken daha yumuşak bir geçişi destekler.
Yuyao Simante Ağ İletişim Ekipmanları Co., Ltd Hakkında
Yuyao Simante Network Communication Equipment Co., Ltd, tasarım, geliştirme, satış ve servisi entegre eden ağ kablolama çözümleri ve fiber optik ürünlerin profesyonel bir üreticisidir. Yaklaşık 20 yıllık hizmet süresi boyunca şirket, uygulamalı mühendislik uzmanlığı yoluyla müşteri ihtiyaçlarını karşılamaya odaklanmış ve proje iletişiminin ilk aşamalarından itibaren müşterilere değer sunmayı hedeflemiştir. Olgun bir araştırma ve geliştirme sistemine dayanarak, ürün kalitesi istikrarı tasarım aşamasından başlayarak ele alınmaktadır. Şirket, bu makale boyunca atıfta bulunulan fiber optik bağlantı paneli, kilit taşı jakı, bağlantı paneli ve ön panel ürün grupları da dahil olmak üzere, kalite iyileştirme ve ürün güncellemelerine yönelik profesyonel girdilere katkıda bulunmaya devam eden 10'dan fazla mühendis ve 30'dan fazla tam zamanlı teknik personelden oluşan bir teknik ekibe sahiptir.
Sıkça Sorulan Sorular
| Soru | Cevap |
|---|---|
| S1. Fiber optik patch panel ile ODF paneli arasındaki fark nedir? | Terimler benzer ekipmanı tanımlamaktadır, ancak bir fiber optik bağlantı paneli genellikle bir telekom odasında veya FTTH dağıtım noktasında kullanılan daha küçük bir paneli ifade ederken, bir ODF paneli tipik olarak bir merkez ofiste veya daha büyük bir veri merkezinde kullanılan birden fazla tepsiye sahip daha büyük bir çerçeveyi tanımlar. Her ikisi de fiber bağlantılarını organize etme ve koruma konusunda aynı temel işlevi yerine getirir. |
| Q2. Fiber bağlantı paneli için SC ve LC konnektörleri arasında nasıl seçim yaparım | Seçim genellikle gerekli bağlantı noktası yoğunluğuna ve mevcut bağlantı kablolarıyla uyumluluğa bağlıdır. LC konektörleri, daha küçük yüksük boyutları nedeniyle aynı panel genişliğinde daha fazla bağlantı noktasına izin verirken, SC konektörleri, mevcut altyapının halihazırda SC sonlandırılmış kabloları kullandığı durumlarda yaygın olarak kalır. |
| S3. Rafa monteli mi yoksa duvara monteli fiber dağıtım panelini mi seçmeliyim? | Rafa monte paneller genellikle veri merkezleri ve telekom odaları gibi mevcut 19 inçlik ekipman rafına sahip kurulumlara uygundur; duvara monte paneller ise daha çok tam rafın bulunmadığı FTTH erişim noktaları veya zemin dağıtım kutuları gibi daha küçük alanlarda kullanılır. |
| S4. Cat6 kilit taşı jakları Cat6a yama paneliyle kullanılabilir mi? | Cat6 kilit taşı jakları genellikle Cat6a dereceli bağlantı paneli açıklığına fiziksel olarak yerleştirilebilir, ancak kanal performansı yoldaki en düşük dereceli bileşenle sınırlı olduğundan genel bağlantı genellikle yalnızca Cat6 düzeyinde bant genişliği performansı elde eder. |
