bir ağ ön paneli Ethernet veya fiber optik gibi ağ kablolarını yapısal kablolama sistemlerine bağlamak için temiz, güvenli bir arayüz sağlayan, evlere, ofislere ve veri merkezlerine monte edilen duvara monte bir paneldir. Dahili kablolamayı kullanıcıya yönelik bağlantı noktalarına bağlayan kilit taşı jaklarını veya modülleri kabul ederek duvar içi kablolamanın görünür uç noktası görevi görür. Ağ kaplaması, kabloları açıkta bırakmak veya gevşek bir şekilde sonlandırılmak yerine, profesyonel bir görünüm sunarken bağlantıları düzenler ve korur. Tek bağlantı noktasından 6 bağlantı noktasına veya daha fazla yapılandırmaya kadar mevcut olan ön paneller, herhangi bir yapılandırılmış ağ kurulumunda temel bir bileşendir.
Nedir Ağ Kaplaması

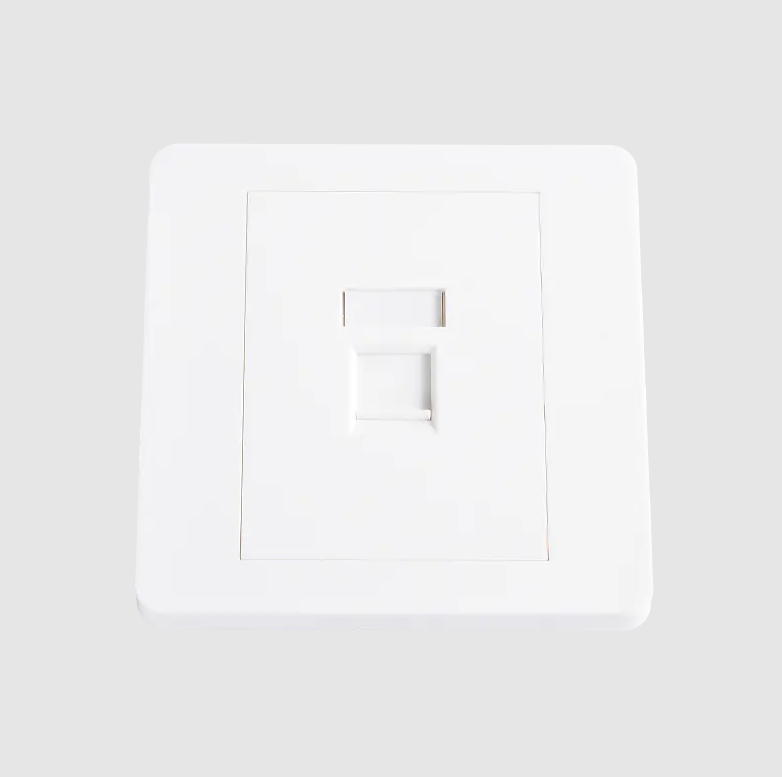

bir network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.
Ön paneller konut ağlarında, ticari BT altyapısında ve endüstriyel ortamlarda kullanılır. Duvara girintili olarak oturan duvar kutularına (arka kutular da denir) monte edilirler ve kuruluma bitmiş bir görünüm kazandırırlar. Önemli bir ayrım, ön panelin kendisinin kabloları sonlandırmaması; bu işlev, kilit taşı jakı ön panelin bağlantı noktalarına takılır.
Yaygın uygulamalar şunları içerir:
- Ofislerde ve evlerde Ethernet veri çıkışları
- Telefon bağlantı noktaları
- Duvarlarda fiber optik sonlandırma panelleri
- birudio/video signal distribution in conference rooms
- Akıllı binalarda USB ve HDMI duvar prizleri
Ana Türler Ağ Kaplamasıs
Ağ ön panelleri, her biri farklı kablolama standartlarına, bağlantı noktası sayılarına ve kurulum ortamlarına uygun olan çeşitli farklı tiplerde gelir. Farklılıkları anlamak, herhangi bir proje için doğru seçimin yapılmasına yardımcı olur.
1. Keystone Ön Plaka (Modüler Ön Plaka)
En yaygın kullanılan tür, kilit taşı ön panelleri Snap-in formatında değiştirilebilir kilit taşı jaklarını kabul edin. Bu modülerlik, takılı modülü değiştirerek aynı ön panelin Ethernet (Cat5e, Cat6, Cat6A), koaksiyel, fiber, USB veya HDMI jaklarını desteklemesine olanak tanır. Bağlantı noktası sayıları genellikle ön panel başına 1 ila 6 bağlantı noktası arasında değişir.
Keystone ön yüz plakaları ticari kurulumlarda tercih edilir çünkü bunlar, duvardaki prizin tamamını değiştirmeden gelecekteki yükseltmelere izin verir; yalnızca kilit taşı jakının değiştirilmesi gerekir.
2. Sabit Bağlantı Noktalı Ön Panel
Sabit bağlantı noktalı ön paneller, doğrudan plakanın içine yerleştirilmiş entegre, çıkarılamayan bağlantı noktalarına sahiptir. Bunlar eski telefon kurulumlarında ve düşük maliyetli konut projelerinde yaygındır. Kilit taşı türlerine göre daha az esnek olsalar da, kablo tipinin değişmediği tek kullanımlık dağıtımlar için genellikle daha ekonomiktirler.
3. Fiber Optik Ön Panel
Fiber optik kablolama için özel olarak tasarlanan bu ön paneller LC, SC, ST veya MTP/MPO adaptörlerini barındırır. Veri merkezleri, üniversite kampüsleri ve kurumsal omurgalar gibi yüksek hızlı ortamlarda kullanılırlar. veri aktarım hızları 10 Gbps'yi aşıyor . Fiber ön paneller, optik konektörleri toza ve fiziksel hasara karşı korumalıdır; dolayısıyla bunlar genellikle toz kapakları veya kapaklı bağlantı noktaları içerir.
4. Yüzeye Montajlı Ön Panel
Eski binalarda, beton yapılarda veya geçici kurulumlarda olduğu gibi duvarları kesmenin pratik olmadığı durumlarda yüzeye monte ön paneller, duvarın içine gömülmek yerine doğrudan yüzeye tutturulur. Yerleşik bir arka kutuyla birlikte gelirler ve kurulumu daha hızlıdır, ancak görsel olarak biraz daha belirgindirler.
5. Zemin Kutusu / Zemin Altı Kaplaması
Açık planlı ofislerde ve konferans salonlarında kullanılan zemin kutusu ön panelleri yükseltilmiş zeminlere veya beton zeminlere monte edilir. Duvar yönlendirmesi olmadan masa düzeyinde veri, güç ve AV bağlantıları sağlarlar. Tek katlı bir kutu barındırılabilir 4 ila 12 bağlantı noktası Ethernet, güç ve multimedya çıkışlarını tek bir ünitede birleştiriyor.
6. Multimedya / Kombinasyon Ön Paneli
Multimedya ön panelleri, karışık sinyal türlerini tek bir plakada barındırır; örneğin RJ45 Ethernet bağlantı noktaları, HDMI, USB-A ve 3,5 mm ses jakları birleştirilir. Bunlar özellikle tek bir çıkış noktasında birden fazla bağlantı türüne ihtiyaç duyulan modern konferans salonları, sınıflar ve ev sineması kurulumlarında popülerdir.
Ortak Ağ Ön Plaka Türlerinin Karşılaştırılması
| Tür | Bağlantı Noktası Esnekliği | Tipik Kullanım | Kurulum | Ortak Bağlantı Noktası Sayısı |
|---|---|---|---|---|
| Kilit Taşı (Modüler) | Yüksek | Ofis, ev, kurumsal | Duvar içi | 1–6 |
| Sabit Bağlantı Noktası | Düşük | Konut, telefon | Duvar içi | 1–2 |
| Fiber Optik | Orta | Veri merkezi, kampüs | Duvar içi / surface | 1–4 |
| Yüzeye Montaj | Orta | Güçlendirme, beton duvarlar | Yüzey | 1–4 |
| Zemin Kutusu | Yüksek | Açık planlı ofisler | Yer altı | 4–12 |
| Multimedya | Yüksek | Sınıflar, AV odaları | Duvar içi / surface | 2–6 |
Ağ Ön Plaka Sisteminin Temel Bileşenleri
bir complete faceplate installation involves several components working together:
- Ön panel gövdesi : UK single (86×86mm), UK double (86×146mm) veya US 1-gang / 2-gang formatları gibi standart boyutlardaki dış plaka
- Keystone jakları : Cat5e, Cat6, Cat6A veya fiber kabloları sonlandıran ve RJ45 fişlerini veya fiber konektörlerini kabul eden geçmeli modüller
- Arka kutu / duvar kutusu : Ön panelin vidalandığı duvarın içine monte edilmiş gömme muhafaza
- Bağlantı noktası etiketleri/simgeleri : Verileri, sesi veya AV bağlantı noktalarını ayırt etmek için renk kodlu veya metin etiketli tanımlama işaretleri
- Toz kapakları : Kullanılmayan bağlantı noktaları için koruyucu kapaklar, özellikle fiber optik uygulamalarda kritik öneme sahiptir
Ağ Kaplaması Standartlar ve Kablo Kategorileri
Bir ağ ön paneli kurulumunun performansı yalnızca içinde kullanılan kablolar ve kilit taşı jakları kadar iyidir. Ön paneller, konuşlandırılan kablo kategorisine uygun olmalıdır:
- Cat5e : 100MHz'de 1 Gbps'ye kadar destekler; çoğu konut ve temel ticari ağ için uygundur
- Cat6 : Daha iyi karışma performansıyla 250MHz'de 1 Gbps'ye kadar destekler; modern ofis dağıtımlarında yaygın olarak kullanılır
- Cat6A : Kadar destekler 500MHz'de 10 Gbps ; yüksek yoğunluklu ortamlar ve PoE uygulamaları için gereklidir
- Cat8 : Kadar destekler 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- Fiber (OM3/OM4/OS2) : Daha uzun mesafelerde 10G ila 100G'yi destekler; fibere özel kilit taşı adaptörleri gerektirir
TIA-568 (Kuzey Amerika) ve ISO/IEC 11801 (uluslararası) gibi standart kuruluşları, sertifikalı yapısal kablolama kurulumlarına ulaşmak için ön panellerin ve jakların karşılaması gereken kanal performansı gereksinimlerini tanımlar.
Doğru Ağ Kaplaması Nasıl Seçilir
Doğru ön panelin seçilmesi birkaç pratik faktöre bağlıdır:
Bağlantı Noktası Sayısı
Her konumda kaç bağlantıya ihtiyaç duyulduğunu belirleyin. Standart bir masa iş istasyonu genellikle şunları gerektirir: 2 bağlantı noktası (bir veri, bir yedek veya ses), sınıf AV istasyonunun ise 4-6 bağlantı noktasına ihtiyacı olabilir. Duvar geçişlerini yönetilebilir tutmak için aşırı spesifikasyonlardan kaçının.
Kurulum Ortamı
Yeni inşaat veya yenileme için duvar içi kilit taşı kaplamaları en temiz kaplamayı sunar. Duvara yönlendirmenin mümkün olmadığı mevcut binalar için yüzeye montaj seçenekleri, kabloların duvarlardan geçirilmesi ihtiyacını ortadan kaldırır. Endüstriyel ve dış ortamlar, toz ve nem korumalı, IP dereceli (örn. IP44 veya IP55) ön paneller gerektirir.
Kablo Tipi ve Hız Gereksinimleri
Kilit taşı jaklarını çalıştırılan kablo kategorisiyle eşleştirin. Cat6A jaklarının bir Cat5e altyapısına takılması yatırım israfına neden olurken, Cat5e jaklarının bir Cat6A kurulumuna takılması çıkışta performans darboğazı yaratır; en zayıf halka kanalın maksimum hızını tanımlar.
biresthetic and Regulatory Standards
Sağlık hizmetleri veya devlet tesisleri gibi düzenlemeye tabi ortamlarda ön panellerin belirli renk kodu standartlarına veya yangına dayanıklı duvar montajı gereksinimlerine uyması gerekebilir. Ticari alanlar genellikle iç tasarım standartlarına uyacak şekilde tutarlı bir yüzey (beyaz, fildişi veya fırçalanmış çelik) belirler.
Ağ Ön Yüzü ve Yama Paneli: Temel Farklılıklar
bir common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:
- Ön yüz : Kullanıcının uç noktasına (masa, duvar, zemin) kurulur; konum başına 1-6 bağlantı noktası sağlar; uç cihazları duvar içi kablolara bağlar
- Yama paneli : Ağ rafına veya telekomünikasyon odasına kurulur; tüm duvar içi kablo geçişlerini birleştirir (genellikle Panel başına 24 ila 48 bağlantı noktası ); yama kabloları aracılığıyla anahtarlara bağlanır
Ön panel ve bağlantı paneli birlikte yapısal bir kablolama kanalının iki ucunu oluşturur ve aralarında duvar içi yatay kablo bulunur.
Pratik Kurulum İpuçları
Doğru kurulum hem performansı hem de uzun ömürlülüğü garanti eder:
- birlways leave en az 30 cm kablo gevşekliği jakın arızalanması durumunda yeniden sonlandırmaya izin vermek için arka kutunun içinde
- Çift bükümünü kilit taşı jak sonlandırma noktasına mümkün olduğunca yakın tutun; 13 mm'den (0,5 inç) fazla bükülmezlik Cat6 ve Cat6A performansını düşürür
- Tutarlı bir numaralandırma şeması kullanarak her bağlantı noktasını hem ön panelde hem de karşılık gelen bağlantı paneli bağlantı noktasında açıkça etiketleyin (örn. F1-D1 = Kat 1, Masa 1)
- Arka kutunun içinde kir birikmesini önlemek için kullanılmayan kilit taşı yuvalarında toz kapakları kullanın
- Fiber kurulumları için testten önce tüm konnektörleri uygun aletlerle temizleyin; kirlenmiş lif uçları Fiber bağlantı arızalarının başlıca nedeni
- Kanalın gerekli TIA veya ISO standardını karşıladığını doğrulamak için tamamlanan her çıkışı bir kablo sertifikasyon cihazıyla (yalnızca bir süreklilik test cihazı değil) test edin
