CAT6 Patch Paneli, yapılandırılmış bir kablolama sisteminde ağ kablolarını organize etmek ve yönetmek için kullanılan bir cihazdır. Genellikle, her biri bir ağ kablosuna bağlanabilen ve kabloların gerektiğinde kolayca tıkanmasına ve fişinin çekilmesine izin veren bir dizi bağlantı noktası içerir. "Cat6" ataması, panelin desteklemek için tasarlandığı kablo kategorisine atıfta bulunur, bu durumda kategori 6. Bu tür kablo gigabit ethernet hızlarını destekleyebilir ve 250 MHz'e kadar frekanslarda çalışabilir ve 10 GBP'ye kadar daha yüksek bant genişliği uygulamalarını işleyebilir. Daha güvenilirdir ve gelecekteki ağ genişlemesi için CAT5E veya CAT6A'dan daha fazla tavan boşluğu sağlar.
1.19 "Raf Montaj Standardı, Sağlam, Kurulumu Kolay Tasarım, İş Verimliliğini Büyük ölçüde Geliştirme; 19" ekipman rafları, dolaplar ve duvar montajları ile uyumlu.

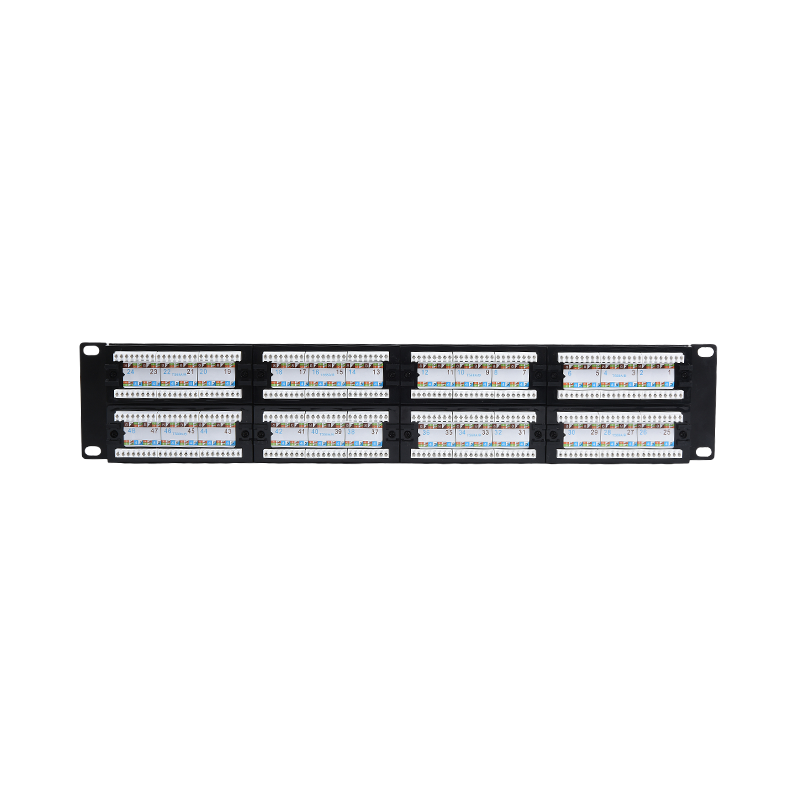

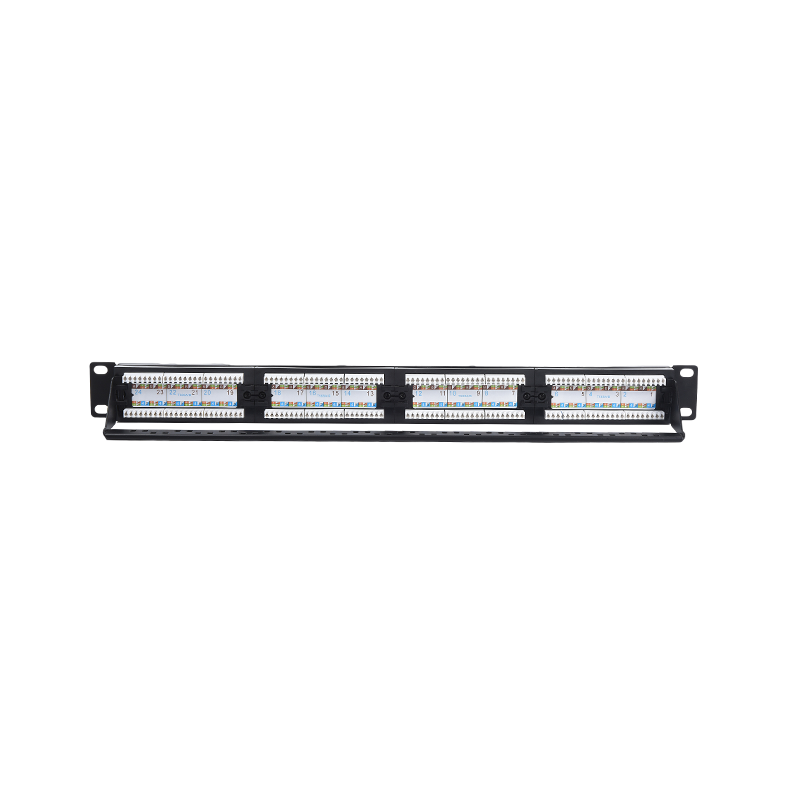

2. 0.5u, 1U, 2U İsteğe bağlı. 24 bağlantı noktası ve 48 bağlantı noktası ön tarafta etiketler vardır ve öndeki büyük etiket müşterinin bağlantı noktası tanımlaması için uygundur; Arkada, kabloyu sonlandırma noktasına etkili bir şekilde yönlendirebilen bir kablo yöneticisi var.
3. Bağlantı yöntemi: Jumper ile Rj45 jak, IDC yatay kablolama ile sonlandırılmıştır. Kontak pimi kontağı, yakın uç karışık değerini etkili bir şekilde azaltan yüksek ve düşük çıkık teknolojisini benimser.
4. Çevre gereksinimleri: ROHS standartlarını karşılayın.
5. Malzeme Giriş: Bu yama paneli ürünü, binanın aynı tabanına yatay kablolama ve çalışma alanı kablolarını bağlamak için kullanılır ve esas olarak kablo ekipmanının ve terminal ekipmanlarının veya adaptörlerinin dönüşüm bağlantısı için kullanılır. Ürün çiftleşme ve çiftleşme kabloları bakır aks bükümlü çift kablolar ve bakır akslı jumper'lardır.
6. Eşleşen ilişki: aynı standart serilerin konektörleriyle kullanın
7. Uygulanabilir Standart: Genel Şartname: YD/T 926.1-2009
Alt Standart: YD/T 926.3-2009
8. Teknik parametreler:
Elektriksel özellikler:
A. Frekans Aralığı: 1 ～ 250MHz
B. Çalışma Voltajı: 125 V
C. Dayanma Voltajı: DC1000V (AC750V) Çıkma ve ark fenomeni olmadan 1 dakika
D. Yakın Uç Çapraz Yetiş Yüzüğü Sonraki: ≥4dB
E. Yalıtım Direnci: Başlangıç Değeri ≥ 100mΩ
Sabit nemli ısı testinden sonra ≥100mΩ
Mekanik Özellikler:
A. Ekleme kuvveti ve çekme kuvveti: Ekleme kuvveti 20N'den fazla değil ve çekme kuvveti 20n'den az değil
B. Konnektör bağlantı cihazının etkisi: 50n 60 ± 5s
C. IDC terminali 23 ~ 26AWG bükülmüş çifte kenetlenmiştir
Dayanıklılık:
A. Fiş ve soketin takıldığı sayı: 750 kez
B. Tel sonlandırma sayısı: 250 kez
9. Malzeme ve yüzey işlemi:
A. Metal Malzeme:
Braket: Plastik püskürtülmüş soğuk haddelenmiş çelik
Altın iğne: fosfor bronz altın kaplama
IDC Kart Tel Terminali: Fosfor Bronz Nikel Kaplama
B. metalik olmayan malzemeler:
Plastik: PC Polikarbonat, ABS
C. Altın kaplama tabakanın kalınlığı: 6 ~ 50U altın kaplama
D. PCB Materyali: FR4
10. Çevresel Performans: Sıcaklık: -25 ～ 70 ℃ Nem: ≤85 (sıcaklık 85 ℃ ± 3 ℃)
Tuz Sprey Testi:
A. Atomizasyondan önce tuz çözeltisinin pH değeri 6.5 ve 7.2 arasındadır (35 ± 2 ℃);
B. Tuz çözeltisi, sodyum klorür (kimyasal olarak saf, analitik olarak saf) ve damıtılmış veya deiyonize su ile hazırlanır.
Konsantrasyonu% (5 ± 0.1) (kütle yüzdesi);
C. Sürekli atomizasyon kabul edilir ve önerilen süre 48 saattir;
D. Atomizasyon yaparken, yağ ve toz gibi safsızlıkların ve jet havasının sıcaklığı ve neminin işi etkilemesini önlemek gerekir.
Alan koşulları.

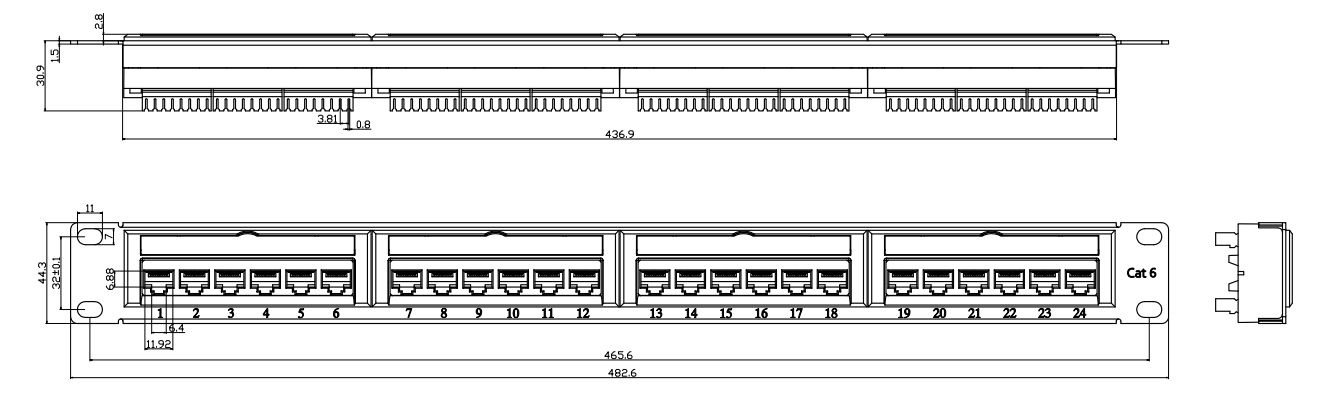

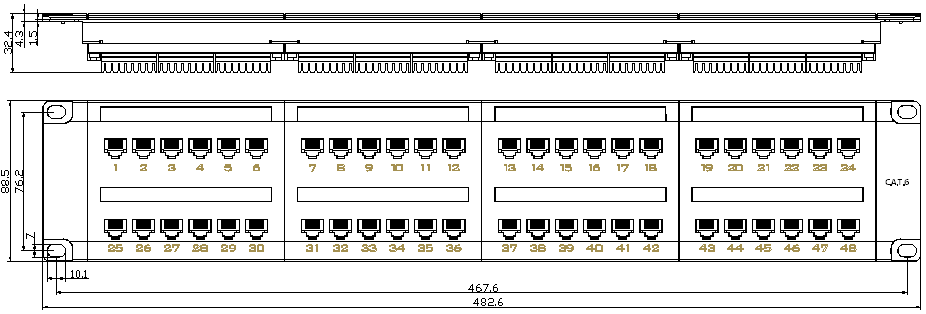

11. Çizim ve maksimum boyutta özelleştirilmiş
12. Ambalaj ve Depolama: Ürün özel bir blister torbasına konur ve daha sonra bir karton kutuya konur ve ürün aksesuarları aynı zamanda yerleştirilir ve ürün modelini ve miktarını kartonun önün sol üst köşesine yapıştırılır ve karton içine koyar. Paketlenmiş ürünler, ortam sıcaklığının -5 ℃ ~ 30 ℃ olduğu bir depoda saklanmalı, bağıl nem%70'den fazla değil ve çevredeki havada asit, alkali ve diğer aşındırıcı gazlar yok ve depolama süresi üç yıl.
Normal paketleme miktarı: Kutu başına 10 kutu, kutu başına 10, kutu başına 10.
13. Not: Ürün Kullanımı Mark: Müşteri Belirtilen Ambalaj.
