1. Ürün Tasarımı Sınıfı: Universal Connector Sınıf 2
2. Duvara veya masaüstüne monte edilebilir.
3. Bağlantı yöntemi: Jumper ile Rj45 jak, IDC yatay kablolama ile sonlandırılmıştır.
4. Çevre Koruma Gereksinimleri: ROHS standartlarını karşılama
5. Malzeme Giriş: Bu masaüstü kutusu ürünü, binanın aynı tabanına yatay kablolama ve çalışma alanı kablolarını bağlamak için kullanılır ve esas olarak kablo ekipmanı ve terminal ekipmanı veya adaptör dönüşüm bağlantısı için kullanılır. Ürün çiftleşme ve çiftleşme kabloları bakır aks bükümlü çift kablolar ve bakır akslı jumper'lardır.
6. Eşleşen ilişki: aynı standart serilerin konektörleriyle kullanın
7. Uygulanabilir Standart: Genel Şartname: YD/T 926.1-2009
Alt Standart: YD/T 926.3-2009
8. Teknik parametreler:
Elektriksel özellikler:
A. Frekans Aralığı: 1 ～ 250MHz
B. Çalışma Voltajı: 125 V
C. Dayanma Voltajı: DC1000V (AC750V) Çıkma ve ark fenomeni olmadan 1 dakika
D. Yakın Uç Çapraz Yetiş Yüzüğü Sonraki: ≥2.5dB
E. Yalıtım Direnci: Başlangıç Değeri ≥ 100mΩ
Sabit nemli ısı testinden sonra ≥100mΩ
Mekanik Özellikler:
A. Ekleme kuvveti ve çekme kuvveti: Ekleme kuvveti 20N'den fazla değil ve çekme kuvveti 20n'den az değil
B. Konnektör bağlantı cihazının etkisi: 50n 60 ± 5s
C. IDC terminali 22 ~ 26AWG bükülmüş çifte kenetlenmiştir
Dayanıklılık:
A. Fiş ve soketin takıldığı sayı: 750 kez
B. Tel sonlandırma sayısı: 250 kez
9. Malzeme ve yüzey işlemi:
A. Metal Malzeme:
Altın iğne: fosfor bronz altın kaplama
IDC Kart Tel Terminali: Fosfor Bronz Nikel Kaplama
B. metalik olmayan malzemeler:
Plastik: PC Polikarbonat
C. Altın kaplama tabakanın kalınlığı: 6 ~ 50U altın kaplama
D. PCB Materyali: FR4
10. Çevresel Performans: Sıcaklık: -25 ～ 70 ℃ Nem: ≤85 (sıcaklık 85 ℃ ± 3 ℃)
Tuz Sprey Testi:
A. Atomizasyondan önce tuz çözeltisinin pH değeri 6.5 ve 7.2 arasındadır (35 ± 2 ℃);
B. Tuz çözeltisi, sodyum klorür (kimyasal olarak saf, analitik olarak saf) ve damıtılmış veya deiyonize su ile hazırlanır.
Konsantrasyonu% (5 ± 0.1) (kütle yüzdesi);
C. Sürekli atomizasyon kabul edilir ve önerilen süre 48 saattir;
D. Atomizasyon yaparken, yağ ve toz gibi safsızlıkların ve jet havasının sıcaklığı ve neminin işi etkilemesini önlemek gerekir.
Alan koşulları.

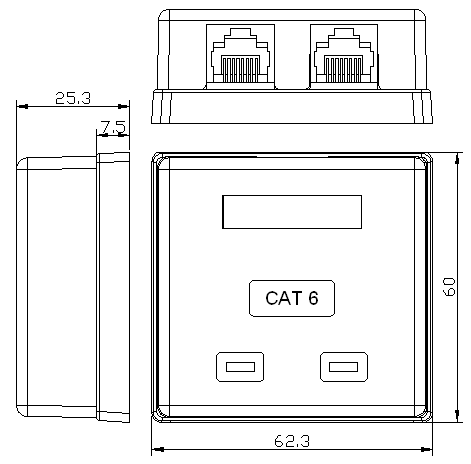

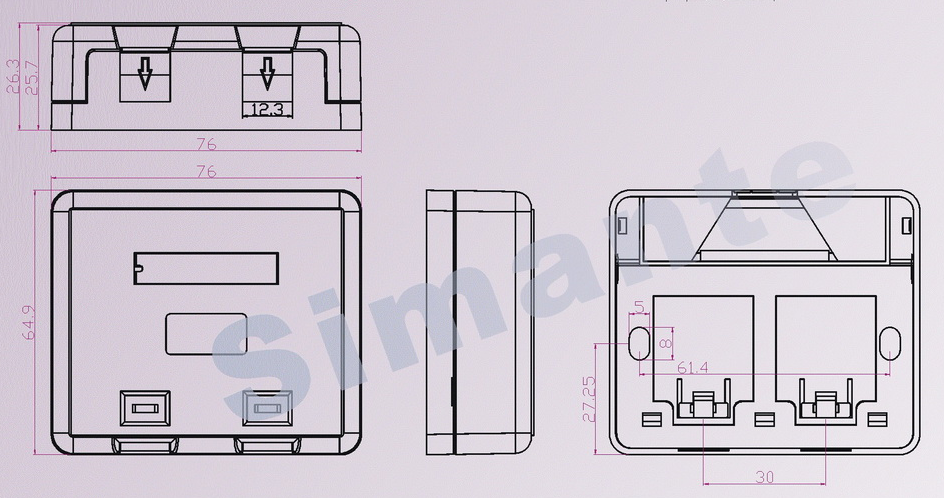

11. Çizim ve maksimum boyutta özelleştirilmiş
12. Ambalaj ve Depolama: Ürün özel bir blister torbasına konur ve daha sonra bir karton kutuya konur ve ürün aksesuarları aynı zamanda yerleştirilir ve ürün modelini ve miktarını kartonun önün sol üst köşesine yapıştırılır ve karton içine koyar. Paketlenmiş ürünler, ortam sıcaklığının -5 ℃ ~ 30 ℃ olduğu bir depoda saklanmalı, bağıl nem%70'den fazla değil ve çevredeki havada asit, alkali ve diğer aşındırıcı gazlar yok ve depolama süresi üç yıl.
Normal paketleme miktarı: Kutu başına 10 kutu, kutu başına 20, kutu başına 200.
13. Not: Ürün Kullanımı Mark: Müşteri Belirtilen Ambalaj.
